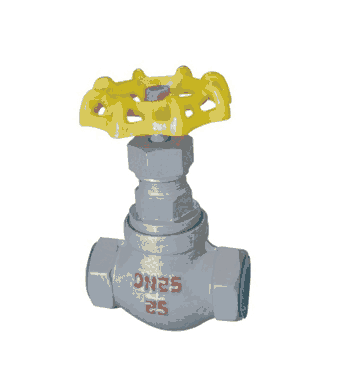

J11B內螺紋氨用截止閥產品簡介：
氨氣閥門的高壓腔與鋼瓶連接，低壓腔為氣體出口，并通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。
使用時先打開鋼瓶總開關，然后順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室，并經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量并達到所需的壓力值。
試驗標準：
|
公稱壓力PN（MPA） |
試驗壓力PS（MPa） |
適用介質 |
適用溫度（℃） |
|
|
2.5 |
3.8 |
氨氣、氨液等、NH3 |
巴氏合金-40℃+150℃ |
四氟-40℃+200℃ |
主要性能參數：
|
序號 |
氨閥名稱 |
型號規格 |
公稱通徑（mm) |
公稱壓力（Mpa） |
適用介 質 |
適用溫度 |
|
1 |
氨直通閥 |
J11B-25Z-DN10 |
10 |
2.5 |
氨 |
-40℃~+150℃ |
|
2 |
氨直通閥 |
J11B-25Z-DN15 |
15 |
2.5 |
氨 |
-40℃~+150℃ |
|
3 |
氨直通閥 |
J11B-25Z-DN20 |
20 |
2.5 |
氨 |
-40℃~+150℃ |
|
4 |
氨直通閥 |
J11B-25Z-DN25 |
25 |
2.5 |
氨 |
-40℃~+150℃ |
|
5 |
氨直通閥 |
J11B-25Z-DN32 |
32 |
2.5 |
氨 |
-40℃~+150℃ |
產品零部件材料：
|
零件名稱 |
閥體、閥蓋 |
密封圈 |
填料 |
填料壓蓋 |
閥桿 |
墊片 |
|
J11B-25Z |
灰鑄鐵 |
巴氏合金 |
聚四氟乙烯 |
碳鋼 |
聚四氟乙烯 |
|
|
J11F-25Z |
灰鑄鐵 |
聚四氟乙烯 |
||||
J11B內螺紋氨用截止閥產品外形與結構尺寸：
|
口徑 |
總 長 |
閥體長（L） |
全 開（H） |
全關（H1） |
手輪直徑 |
連接方式 |
|
（L） |
（D0） |
|||||
|
DN10 |
80 |
84 |
140 |
125 |
80 |
3/3“管柱螺紋 |
|
DN15 |
100 |
105 |
160 |
140 |
100 |
1/2“管柱螺紋 |
|
DN20 |
108 |
110 |
175 |
155 |
100 |
3/4“管柱螺紋 |
|
DN25 |
124 |
130 |
190 |
165 |
120 |
1“管柱螺紋 |
|
DN32 |
140 |
140 |
200 |
|
140 |
11/4“管柱螺紋 |
氨用截止閥使用方法：
① 按使用要求的不同，氨氣減壓閥有許多規格。高進口壓力大多為，低進口壓力不小于出口壓力的2.5倍。出口壓力規格較多，一般為，高出口壓力為。
② 安裝氨氣減壓閥時應確定其連接規格是否與使用系統的接頭相一致。氨用截止閥采用半球面連接，靠旋緊螺母使二者完全吻合。因此，在使用時應保持兩個半球面的光潔，以確保良好的氣密效果。安裝前可用高壓氣體吹除灰塵。必要時也可用聚四氟乙烯等材料作墊圈。
③ 氨用截止閥應嚴禁接觸油脂，以免發生火警事故。
④ 停止工作時，應將減壓閥中余氣放凈，然后擰松調節螺桿以免彈性元件長久受壓變形。
⑤ 氨用截止閥應避免撞擊振動，不可與腐蝕性物質相接觸。
產品工作原理：
內螺紋氨用截止閥的密封面采用巴氏合金、四氟、尼龍等。使用壽命長。是安裝在制冷系統的設備或管路上，用以接通和切斷制冷工質流動的通道，在使用過程中遇到溫差幅度變動環境下能自然達到化學處理性能。
適于溫度-40~+150攝氏度的氨、氨液介質的管路及液化氣管路上作啟閉作用。主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位使用。’
氨用截止閥工作原理:
氨氣閥門的高壓腔與鋼瓶連接，低壓腔為氣體出口，并通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。
使用時先打開鋼瓶總開關，然后順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室，并經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量并達到所需的壓力值。
氨用截止閥都裝有安全閥。它是保護氨氣減壓閥并使之安全使用的裝置，也是氨氣減壓閥出現故障的信號裝置。如果由于活門墊、活門損壞或由于其它原因，導致出口壓力自行上升并超過一定許可值時，安全閥會自動打開排氣。
J11B內螺紋氨用截止閥設計特點：
1．中通法蘭為方形結構，閥桿采用間桿連接。
2．閥體密封面部位采用球凸狀，與閥腳以線吻合密封。
3．密封面采用巴氏合金，密封性能好，使用壽命長。
