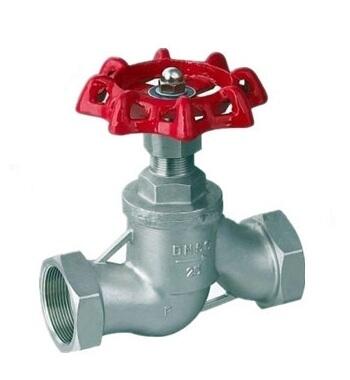

J11W不銹鋼蘇式內螺紋截止閥產品簡介：
結構合理、密封可靠、性能優良；內螺紋截止閥具有耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長等特點；內螺紋截止閥可適用于石油、化工、制藥、電力行業等各種工況的水平安裝管路上。
產品執行標準：
|
設計與制造 |
結構長度 |
壓力-溫度等級 |
連接法蘭 |
試驗與檢驗 |
|
GB12235 |
GB12221 |
GB9131 |
JB/T79 |
JB/T9092 |
|
JB/T74 |
GB9113 |
GB13927 |
||
|
HG20604 |
HG20592 |
|
J11W不銹鋼蘇式內螺紋截止閥設計特點：
優點：
① 結構簡單，制造和維修比較方便；
② 工作行程小，啟閉時間短；
③ 密封性好，密封面間摩擦力小，壽命長；
④ 可以用于含顆�；蛘扯却蟮牧黧w；
⑤ 可用于腐蝕性高的液體氣體；
缺點：
⑥ 不適合壓差比較大的管道；
⑦ 不能用于管道介質的調節；只能用于管道介質的截止；有一定的流阻。
產品性能參數：
|
型號 |
公稱壓力 |
試驗壓力PS（Mpa） |
工作壓力 (Mpa) |
工作溫度 |
適用介質 |
|
|
殼體 |
密封 |
(℃) |
||||
|
J11W-16 |
1.6 |
2.5 |
1.76 |
1.6 |
≤100 |
油類 |
|
J11W-16K |
Oil |
|||||
|
J11W-16P |
硝酸類腐蝕性介質 |
|||||
|
J11W-16R |
≤350 |
醋酸類腐蝕性介質 |
||||
|
J11W-16Ni |
堿液、鹽水、海水等 |
|||||
產品零部件材料：
|
零件名稱 |
J11W-16C |
J11W-16P |
J11W-16R |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti、304.CF8 |
ZG1Cr18Ni9Ti12Mo2Ti、316.CF8M |
|
閥蓋 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti12Mo2Ti、316 |
|
閥桿 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti12Mo2Ti、316 |
|
密封圈 |
|
聚四氟乙烯PTFE |
|
|
填料 |
|
聚四氟乙烯PTFE |
|
J11W不銹鋼蘇式內螺紋截止閥產品外形與結構尺寸：
|
公稱通徑DN(mm) |
管螺紋 |
尺 寸(mm) |
|||||
|
L |
D1 |
S |
H |
H1 |
D0 |
||
|
15 |
1/2 |
90 |
14 |
32 |
109 |
117 |
65 |
|
20 |
3/4 |
100 |
16 |
36 |
109 |
117 |
65 |
|
25 |
1 |
120 |
18 |
46 |
132 |
142 |
80 |
|
32 |
1 1/4 |
140 |
20 |
55 |
156 |
168 |
100 |
|
40 |
1 1/2 |
170 |
22 |
65 |
167 |
168 |
100 |
|
50 |
2 |
200 |
24 |
80 |
182 |
200 |
120 |
|
65 |
2 1/2 |
260 |
26 |
95 |
200 |
223 |
120 |
適用范圍：
1) 公稱壓力：16Mpa
2) 適用溫度范圍：-20~232℃~350℃
3) 適用介質：水、油、氣及某些腐蝕性液體
4) 螺紋類型：G.NPT.BSPT.BSP.DIN259/2999
