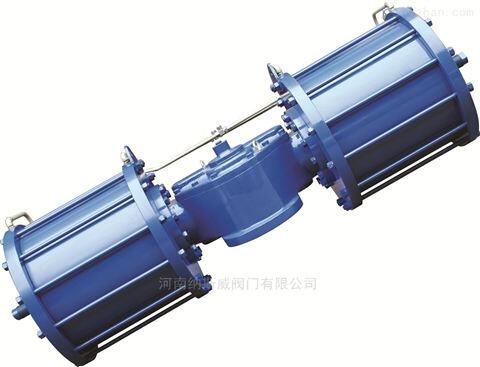

AW氣動執行器

產品概述

AW氣動執行器分為雙作用式和單作用（彈簧復位），兩個分體氣缸，雙活塞，拔叉式傳動結構，容易制造大尺寸缸體，輸出扭矩大，動作靈活平穩；氣缸內壁和活塞桿鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸承和導向環以降低摩擦系數，延長使用壽命，AW型氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥的開關和調節，也可用于其它90°回轉場合。

氣動執行器結構圖

1. 軸承[金屬親PTEE]摩擦系數小，潤滑密封效果好。
2. 隔板[HT200（FC200）]使氣室與回轉機構隔離，減少空氣消耗量，防止異物進入汽缸，同時為活塞導向，保證動作穩定。
3. 進氣口[RC1/4，3/8，1/2]。
4. 活塞[HT200（FC200）]輕巧耐壓，推力損失小，密封性好。
5. 活塞桿[45（S45C+HCr）]強度高，表面度硬鉻，耐磨損。
6. 銷軸[45（S45C+HCr）]表面度硬鉻，將活塞桿出力平穩供給撥叉。
7. 手動蝸輪操作器安裝平臺。
8. 軸[45（S45C+HCr）]耐磨損。
9. 汽缸[QT450-10（FCD450）]。
10. 限位螺柱調整開關角度，開關各自可調±5°。
11. O型圈[NBR]防水。
12. 撥叉[QT450-10（FCD450）]將直線運動轉變為回轉運動，輸出力矩特性適應中大口徑閥門扭矩特性。
13. 箱體[HT200（FC200）]。

氣動執行器產品特點

1、回轉角度：雙作用式=90°，單作用式=90°從兩端可調節角度±5°
2、工作環境溫度：-20°～80℃。
3、氣源：過濾、干燥或加潤滑油的潔凈空氣，zui小氣壓0.4MPa，zui大氣壓1.0MPa。
4、基本設計：氣動雙氣缸雙活塞拔叉傳動機構。型號AW=雙作用式；型號AWS=單作用式(彈簧復位)。
5、附件功能：可配單(雙)電控電磁閥、限位開關回訊器、電氣定位器、氣源處理三聯件以及手動操作機構，完全實現自動或手動控制。

氣動執行器雙作用式配管原理

氣動執行器單作用式配管原理

氣動執行器調節式配管原理

氣動執行器雙作用輸出扭矩表

 氣動執行器單作用輸出扭矩表

氣動執行器氣缸容積及耗氣量計算和重量
