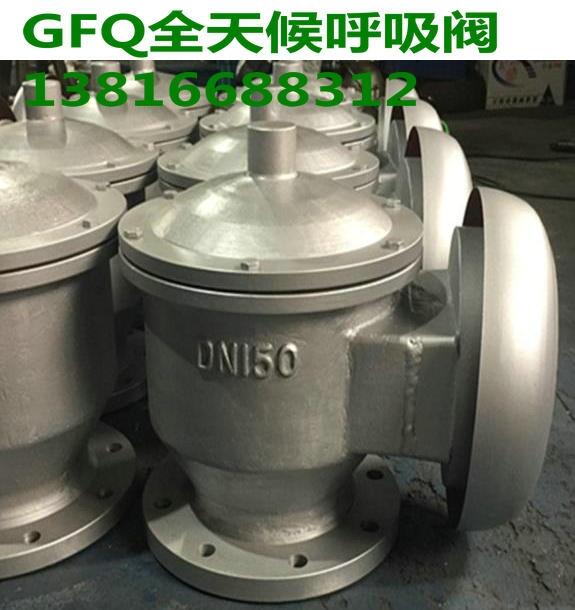

防靜電呼吸閥廠家報價 防爆型
防靜電接管呼吸閥NH儲罐帶接管防爆阻火呼吸閥DN3240506580100
產品名稱：防靜電呼吸閥NH-儲罐帶接管防爆阻火呼吸閥;
產品型號：NH，HXF;
連接形式：可選法蘭,螺紋;
驅動方式：全自動;
結構形式：F4,PTFE材料;
密封結構：儲罐帶接管防爆阻火式;
公稱通徑DN(mm)：DN15-300;
壓力范圍：0.6MPa-16MPa;
主體材質：鋁合金,碳鋼,不銹鋼等;
品牌：上海浦蝶;
主要技術參數和零部件材料：
|
A級正壓 |
355Pa (36毫米水柱) |
閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
|
負壓 |
295Pa (30毫米水柱) |
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
B級正壓 |
980Pa (100毫米水柱) |
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|
負壓 |
295Pa (30毫米水柱) |
環境溫度 ℃ |
-30~60 |
|
C級正壓 |
1765Pa (180毫米水柱) |
操作壓力 Pa |
-295~98000 -30mmH2O~+10000mmH2O |
|
負壓 |
295Pa (30毫米水柱) |
|
|
防靜電呼吸閥連接外形尺寸： GB、JB
| 規格 | 安裝尺寸（mm） | ||||
| D1 | D | L | H | M-h | |
| DN50 | 110 | 140 | 160 | 255 | 4×12 |
| DN100 | 170 | 205 | 235 | 480 | 4×16 |
| DN150 | 225 | 260 | 295 | 547 | 8×16 |
| DN200 | 280 | 315 | 355 | 658 | 8×16 |
| DN250 | 335 | 370 | 420 | 705 | 12×16 |
美標阻火呼吸閥,全天候阻火呼吸閥連接尺寸：ANSI、API、ASME 可供JIS標準
| 規格 | 安裝尺寸（mm） | ||||
| D1 | D | L | H | M-h | |
| 2" | 120.5 | 152 | 160 | 255 | 4×19 |
| 4" | 190.5 | 229 | 265 | 290 | 8×19 |
| 6" | 241.5 | 254 | 305 | 330 | 8×22 |
| 8" | 298.5 | 343 | 355 | 350 |
8×22 |
| 10" | 362 | 406 | 420 | 400 | 12×25 |
