上海浦蝶CS41H-16P蒸汽疏水閥價格 尺寸 圖片

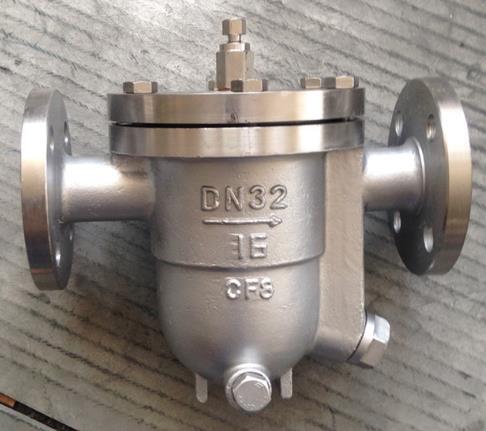

產品名稱：自由浮球式蒸汽疏水閥
產品類別：蒸汽疏水閥
產品型號：CS41H/W/F
疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。
工作原理
本產品根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽作用。
結構特點
1、能連續排水、性能穩定、排水量大、漏水量小。
2、能排連續飽和水，至使設備凝結水帶滯存量較少、升溫快、加熱溫度穩定。
3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
產品介紹：浮球疏水閥,浮球式蒸汽疏水閥產品技術質量和制造工藝達到國際上同類產品的水平，能將蒸汽管道網及供熱設備中的凝結水及時排出，并組織蒸汽泄漏，該產品廣泛用于石油、化工、輕紡、印染、制藥、造紙、食品等工礦企業。
浮球疏水閥,浮球式蒸汽疏水閥主要零部件
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB |
| 2 | 浮球 | 304 |
| 3 | 封圈 | 2Cr13 |
| 4 | 尾螺 | 2Cr13 |
| 5 | 并冒 | 2Cr13 |
| 6 | 平墊圈 | H62 |
| 7 | 平墊圈 | H62 |
| 8 | 擋圈 | 65Mn |
| 9 | 濾網 | 304 |
| 10 | 螺母 | 45 |
| 11 | 螺柱 | 35CrMoA |
| 12 | 石墨封圈 | 304 石墨 |
| 13 | 閥蓋 | A105 |
| 14 | 螺堵頭 | 2Cr13 |
| 15 | 閥座 | Q235 |
| 16 | 磨合膨脹片 | 304 |
| 17 | 彈簧 | 304 |
| 18 | 保護套 | 304 |
浮球疏水閥,浮球式蒸汽疏水閥主要外形尺寸
|
產品型號 Produstion Type |
口徑 | 尺寸Dimensions | |||||||
| DN | L | H | D | D1 | D2 | b | f | Z-φd | |
|
CS41H-16C、25 C、40C CS41H-16 B、25 B、40B |
15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
| 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
| 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
|
CS41H-16C、25 C、40C CS41H-16D、25 D、40D |
25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
| 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | |
| 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |
| 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | |
|
CS41H-16C、25C CS41H-16F、25F |
50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
| 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | |
| 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
| 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | |
| 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | |
| 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
浮球疏水閥,浮球式蒸汽疏水閥參數尺寸圖：
