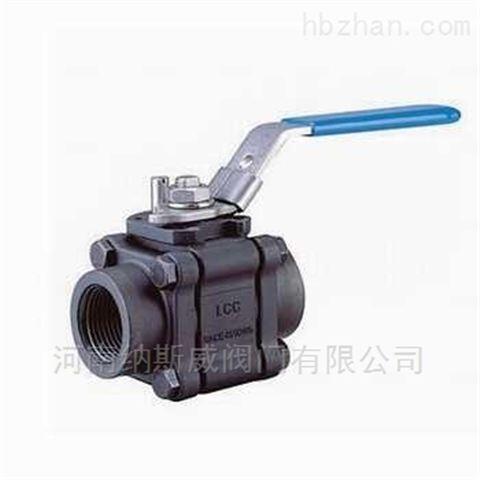

Q11N內螺紋高壓球閥
產品概述
Q11N內螺紋高壓球閥也可稱高壓焊接球閥主要用于石油，天然氣的長距離管線輸送管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計。具有防腐蝕，抗硫化能力強，防火、防靜電、密封性能好等特點，使用壓力與溫度范圍廣，全通徑與縮徑齊 備，并可配多種驅動裝置，是化工、石油炬煉制，天然氣開采與輸送系統理想的用閥選擇。適用于Class 150～2500Lb，工作溫度80～550℃的長輸管線和一般工業管線，內螺紋高壓球閥中腔停滯的介質由于溫度變化而民常升壓時，介質壓力推動閥座脫離球體，達到自動泄壓的效果，泄壓后閥座自動復位。其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽、氣體、天然氣等介質。
（內螺紋）高壓球閥結構尺寸圖
|
|
|
|
|
|
|
Q11N高壓內螺紋球閥 (高壓鍛鋼球閥) |
Q61N高壓焊接球閥 (高壓鍛鋼球閥) |
設計規范
|
設計和制造標準根據 |
BS5351 MSS SP-118 |
|
連接端根據 |
承插焊根據：ANSI B16.11;JB/T1751、螺紋端根據：ANSI B16.11;JB/T1751 |
|
檢驗與試驗根據 |
API 598;GB/T13927;JB/T9092 |
|
結構特征 |
三片式螺栓連接 |
|
材料標準根據 |
ANSI/ASTM |
|
閥體主要材料 |
A105;LF2;F304(L);F316(L);F51 |
主要零件材料
|
零件名稱 |
材質 |
|
|
閥體 Body |
A105 |
A304 |
|
密封圈 Sealing Ring |
APTFE & PEEK |
|
|
球體 Ball |
F6 |
F304 |
|
閥桿 Stem |
410 |
304 |
|
O型圈 O-ring |
VITON |
|
|
墊片 Gasket |
PTFE |
|
|
螺栓 Bolt |
B7 |
B8 |
|
螺母 Nut |
2H |
8 |
|
薄型螺母 Flat nut |
8 |
|
產品特點
1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍 1010，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
5.密封面采用STL合金，可耐磨耐高溫。
6防靜電、防火設計。
設計標準（美標）
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
設計標準（國標）
設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗
主要零件材料
|
零件名稱 |
材料 |
|
|
GB |
ASTM |
|
|
彈簧 |
60SizMnl |
AISI9260 |
|
閥座 |
25 |
A105 |
|
密封圈 |
PTFE |
PTFE |
|
O型圈 |
NBR |
NBR |
|
螺釘 |
35CrMo |
A193-B7 |
|
墊片 |
PTFE柔性石墨 |
|
|
下閥桿 |
2Cr13 |
A276-410 |
|
墊片 |
PTFE柔性石墨 |
|
|
底蓋 |
25 |
A105 |
|
閥體、端 |
25 |
A105 |
|
墊片 |
PTFE柔性石墨 |
|
|
O型圈 |
NBR |
NBR |
|
球體 |
A105+HCr |
|
|
滑動軸承 |
|
PTFE |
|
閥桿 |
2Cr13 |
A276-410 |
|
注脂閥 |
組件 |
|
|
墊片 |
PTFE+不銹鋼 |
PTFE+304 |
|
填料箱 |
25 |
A105 |
|
壓蓋 |
25 |
A105 |
|
O型圈 |
NBR |
NBR |
|
支架 |
Q235A |
碳鋼 |
|
鍵 |
45 |
AISI C 1045 |
|
連接套 |
45 |
AISI C 1045 |
|
驅動裝置 |
組件(電動或氣動裝置) |
|
（NPT螺紋）主要外形尺寸
|
口徑 |
d |
L |
L1 |
H |
W |
D |
L3 |
|
流量 |
總長 |
中段瓣總長 |
中心高度 |
手柄長度 |
半插口 |
有效長度 |
|
|
NPT3/8″ |
10 |
100 |
60 |
62 |
150 |
17.80 |
10 |
|
NPT1/2″ |
14 |
100 |
60 |
65 |
150 |
21.85 |
10 |
|
NPT3/4″ |
19 |
140 |
80 |
74 |
180 |
27.30 |
13 |
|
NPT1″ |
24 |
140 |
80 |
80 |
180 |
34.05 |
13 |
|
NPT11/4″ |
31 |
160 |
90 |
95 |
255 |
42.80 |
13 |
|
NPT11/2″ |
39 |
180 |
100 |
98 |
255 |
48.80 |
13 |
|
NPT2″ |
48 |
200 |
110 |
108 |
255 |
61.35 |
16 |
|
NPT21/2″ |
63 |
- |
- |
- |
- |
74.20 |
16 |
|
NPT3″ |
78 |
- |
- |
- |
- |
90.15 |
16 |
|
NPT4″ |
98 |
- |
- |
- |
- |
115.80 |
19 |
采用：ASME、B16.11-1991標準。
（G螺紋）主要外形尺寸
|
公稱通徑DN（mm） |
Q11N-100/160、Q11N-100/160P |
Q11N-320、Q11N-320P |
|||||||||
|
管螺紋 |
尺寸（mm） |
管螺紋 |
尺寸（mm） |
||||||||
|
d |
L |
H |
W |
E |
H |
W |
SW |
L |
|||
|
5 |
1/4 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
70 |
|
10 |
3/8 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
- |
|
15 |
1/2 |
11 |
85 |
43 |
108 |
42.5 |
1/2 |
68 |
130 |
41 |
85 |
|
20 |
3/4 |
14 |
95 |
45.5 |
146 |
47.5 |
3/4 |
77 |
180 |
46 |
95 |
|
25 |
1 |
21 |
105 |
59.5 |
146 |
52.5 |
1 |
82 |
180 |
55 |
105 |
|
32 |
11/4 |
25 |
120 |
64.5 |
146 |
60 |
11/4 |
115 |
300 |
70 |
120 |
|
40 |
11/2 |
32 |
130 |
76 |
254 |
65 |
11/2 |
120 |
300 |
80 |
130 |
|
50 |
2 |
38 |
150 |
81 |
254 |
75 |
2 |
130 |
300 |
90 |
130 |
注：以上的產品介紹，參數，圖片，數據僅用于參考
