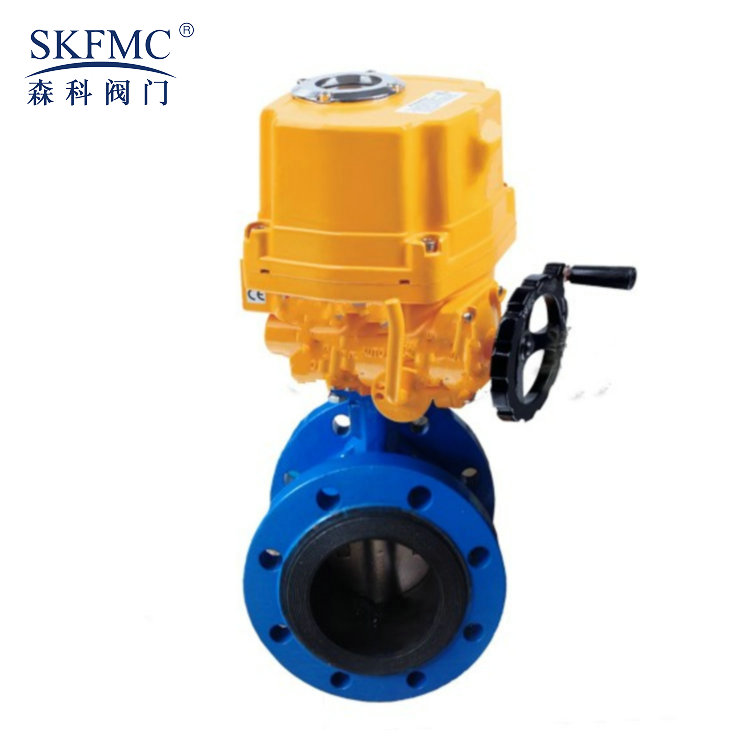

D941X-10Q電動法蘭蝶閥概述

D941X電動法蘭式軟密封蝶閥通常由角行程電動執行機構（0～90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。電動法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。電動法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥主要有三偏心和單偏心兩個結構形式，密封形式有金屬密封和四氟密封及橡膠密封三種。金屬密封結構主要適用于≥300度以上的工況場合；四氟密封結構適用于≥180度以內的工況場合；四氟密封結構適用于≥120度以內的工況場合；電動法蘭蝶閥配用的角行程電動執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。目前電動法蘭蝶閥廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

D941X-10Q電動法蘭蝶閥產品特點

1、體積小、重量輕、操作輕巧、便于安裝、維修。

2、密封性能優良可靠、零泄漏,使用壽命長。

3、流量特性趨于直線,調節性能。

4、結構簡單,開關迅速,90°旋轉啟閉。

5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。

D941X-10Q電動法蘭蝶閥技術參數

公稱通徑	DN50～DN1200
公稱壓力	PN1.0MPa、PN1.6MPa、PN2.5MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

D941X-10Q電動法蘭蝶閥執行器技術參數

執行器類別	引進型JO系列執行器參數	引進型3610R系列執行器參數	引進型HQ系列執行器參數
電源電壓	標準：220V AC單相? 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能

D941X-10Q電動法蘭蝶閥零件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

D941X-10Q電動法蘭蝶閥性能規范

公稱通徑	DN(mm)	DN50～DN1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

D941X-10Q電動法蘭蝶閥連接尺寸表


D941X/J-6Z.Q.C.P.R
公稱通徑		結構長度（標準值）			外形尺寸（參考值）		連接尺寸（標準值）
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d
DN50	2	108	82.5	443	125	125	140	110	88	4-14
DN65	21/2	112	92.5	463	125	125	160	130	108	4-14
DN80	3	114	100	483	125	125	190	150	124	4-18
DN100	4	127	110	498	125	125	210	170	144	4-18
DN125	5	140	125	682	325	245	240	200	174	8-18
DN150	6	140	142.5	736	325	245	265	225	199	8-18
DN200	8	152	170	800	325	245	320	280	254	8-18
DN250	10	165	197.5	895	363	313	375	335	309	12-18
DN300	12	178	222.5	956	363	313	440	395	363	12-22
DN350	14	190	252.5	1029	363	313	490	445	413	12-22
DN400	16	216	282.5	1103	363	313	540	495	463	16-22
DN450	18	222	307.5	1186	465	439	595	550	518	16-22
DN500	20	229	335	1280	546	431	645	600	568	20-22
DN600	24	267	390	1321	546	556	755	705	667	20-26
DN700	28	430	447.5	1431	546	556	860	810	772	24-26
DN800	32	470	507.5	1542	546	556	975	920	878	24-30
DN900	36	510	557.5	1800	617	706	1075	1020	978	24-30
DN1000	40	550	615	2363	632	706	1175	1120	1078	28-30
DN1200	48	630	727.5	2583	632	706	1405	1340	1295	32-33
DN1400	56	710	837.5	2710	790	1338	1630	1560	1510	36-36
DN1600	64	790	957.5	2845	868	1476	1830	1760	1710	40-36
DN1800	72	870	1057	3060	868	1476	2045	1970	1918	44-39
DN2000	80	950	1162.5	3350	965	1600	2265	2180	2125	48-42
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明

窗體底端

D941X-10Q電動法蘭蝶閥連接尺寸表

?
D941X/J-10Z.Q.C.P.R
公稱通徑		結構長度（標準值）			外形尺寸（參考值）		連接尺寸（標準值）
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d
DN50	2	108	82.5	443	125	125	165	125	99	4-18
DN65	21/2	112	92.5	463	125	125	185	145	118	4-18
DN80	3	114	100	483	125	125	200	160	132	4-18
DN100	4	127	110	498	125	125	220	180	156	8-18
DN125	5	140	125	682	325	245	250	210	184	8-18
DN150	6	140	142.5	736	325	245	285	240	211	8-22
DN200	8	152	170	800	325	245	340	295	266	8-22
DN250	10	165	197.5	895	363	313	395	350	319	12-22
DN300	12	178	222.5	956	363	313	445	400	370	12-22
DN350	14	190	252.5	1029	363	313	505	460	429	16-22
DN400	16	216	282.5	1103	363	313	565	515	480	16-26
DN450	18	222	307.5	1186	465	439	615	565	530	20-26
DN500	20	229	335	1280	546	431	670	620	582	20-26
DN600	24	267	390	1321	546	556	780	725	682	20-30
DN700	28	430	447.5	1431	546	556	895	840	794	24-30
DN800	32	470	507.5	1542	546	556	1015	950	901	24-33
DN900	36	510	557.5	1800	617	706	1115	1050	1001	28-33
DN1000	40	550	615	2363	632	706	1230	1160	1112	28-36
DN1200	48	630	727.5	2583	632	706	1455	1380	1328	32-39
DN1400	56	710	837.5	2710	790	1338	1675	1590	1530	36-42
DN1600	64	790	957.5	2845	868	1476	1915	1820	1750	40-48
DN1800	72	870	1057	3060	868	1476	2115	2020	1950	44-18
DN2000	80	950	1162.5	3350	965	1600	2325	2230	2150	48-48
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明

窗體底端

D941X-10Q電動法蘭蝶閥連接尺寸表

?
D941X/J-16Z.Q.C.P.R
公稱通徑		結構長度（標準值）			外形尺寸（參考值）		連接尺寸（標準值）
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d
DN50	2	108	82.5	443	125	125	165	125	99	4-18
DN65	21/2	112	92.5	463	125	125	185	145	118	4-18
DN80	3	114	100	483	125	125	200	160	132	8-18
DN100	4	127	110	498	125	125	220	180	156	8-18
DN125	5	140	125	682	325	245	250	210	184	8-18
DN150	6	140	142.5	736	325	245	285	240	211	8-22
DN200	8	152	170	800	325	245	340	295	266	12-22
DN250	10	165	197.5	895	363	313	405	355	319	12-26
DN300	12	178	222.5	956	363	313	460	410	370	12-26
DN350	14	190	252.5	1029	363	313	520	470	429	16-26
DN400	16	216	282.5	1103	363	313	580	525	480	16-30
DN450	18	222	307.5	1186	465	439	640	585	548	20-30
DN500	20	229	335	1280	546	431	715	650	609	20-33
DN600	24	267	390	1321	546	556	840	770	720	20-36
DN700	28	430	447.5	1431	546	556	910	840	794	24-36
DN800	32	470	507.5	1542	546	556	1025	950	901	24-39
DN900	36	510	557.5	1800	617	706	1125	1050	1001	28-39
DN1000	40	550	615	2363	632	706	1255	1170	1112	28-42
DN1200	48	630	727.5	2583	632	706	1485	1390	1328	32-48
DN1400	56	710	837.5	2710	790	1338	1685	1590	1530	36-48
DN1600	64	790	957.5	2845	868	1476	1930	1820	1750	40-56
DN1800	72	870	1057	3060	868	1476	2130	2020	1950	44-56
DN2000	80	950	1162.5	3350	965	1600	2345	2230	2150	48-62
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明
