SKFMC森科產品概述??

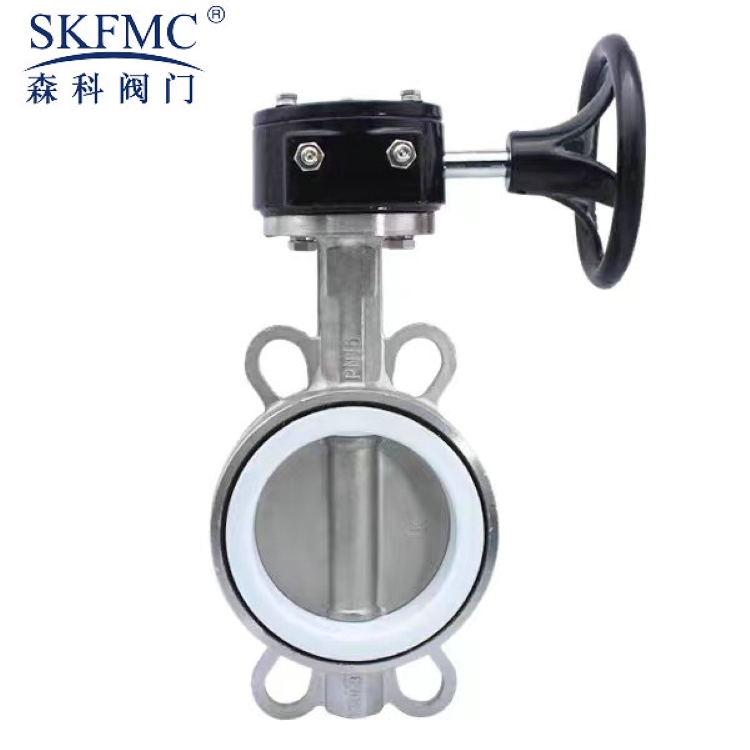

D371F46蝸輪對夾式襯氟蝶閥采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏，具有嚴密的密封性能，超長的使用壽命。
SKFMC森科產品特點?
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線)，具有雙向密封功能，壓力、流量可自由調節；
2、偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想。
3、四級加載彈性密封，絕對保證了閥門內、外的零泄露；
（1）軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；
（2）軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
（3）軸的徑向采用O型圈與金屬墊的組合；
（4）閥座鑲在有彈性條的閥體槽內；
4、采用可調性彈子定位，定位準確，結構簡單。
SKFMC森科適用范圍?
??D371F46蝸輪對夾式襯氟蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截斷介質的作用，適用于各種濃度的王水、硫酸、鹽酸、氫氟和各種有機酸、強酸、強氧化劑等介質。
SKFMC森科零件材料?
|
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
|||
|
Z |
C |
P |
R |
PL |
RL |
||
|
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
蝶板 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
||
|
閥桿 |
1Cr13 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
000Cr17Ni14Mo2 |
|
|
襯里/閥座 |
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
||||||
|
緊固銷 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
000Cr17Ni14Mo2 |
||
|
填料 |
PTFE(F4) |
||||||
|
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF8 |
||
|
支架 |
WCB |
CF8 |
CF8 |
||||
|
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni2 |
||||
|
螺母 |
45 |
1Cr18Ni9 |
0Cr18Ni9 |
||||
SKFMC森科產品結構圖
SKFMC森科產品結構尺寸
|
公稱通徑 DN（mm）? |
外形尺寸（mm）? |
||||||
|
L? |
D? |
D1? |
D2? |
f? |
b? |
Z-φd? |
|
|
DN50 |
43 |
152 |
120.5 |
92 |
3 |
16 |
4-φ18 |
|
DN65 |
46 |
178 |
139.5 |
105 |
3 |
18 |
4-φ18 |
|
DN80 |
46 |
190 |
152.5 |
127 |
3 |
19 |
4-φ18 |
|
DN100 |
52 |
229 |
190.5 |
157 |
3 |
24 |
4-φ18 |
|
DN125 |
56 |
254 |
216 |
186 |
3 |
24 |
8-φ18 |
|
DN150 |
56 |
279 |
241.5 |
216 |
3 |
26 |
8-φ23 |
|
DN200 |
60 |
343 |
298.5 |
270 |
3 |
29 |
8-φ23 |
|
DN250 |
68 |
406 |
362 |
324 |
3 |
31 |
12-φ25 |
|
DN300 |
78 |
483 |
432 |
381 |
3 |
32 |
12-φ25 |
|
DN350 |
78 |
533 |
476 |
413 |
3 |
35 |
12-φ29 |
|
DN400 |
102 |
597 |
540 |
470 |
3 |
37 |
16-φ29 |
|
DN450 |
114 |
635 |
578 |
533 |
3 |
40 |
16-φ32 |
|
DN500 |
127 |
699 |
635 |
584 |
3 |
43 |
20-φ32 |
|
DN600 |
154 |
813 |
749.5 |
692 |
3 |
48 |
20-φ25 |
|
DN800 |
165 |
887 |
846 |
813 |
3 |
45 |
44-φ23 |
|
DN900 |
200 |
1057 |
1009.7 |
972 |
3 |
53 |
44-φ26 |
|
DN1000 |
251 |
1226 |
1171.4 |
1130 |
3 |
59 |
48-φ29 |
|
DN1200 |
276 |
1392 |
1335 |
1289 |
3 |
65 |
44-φ32? |
