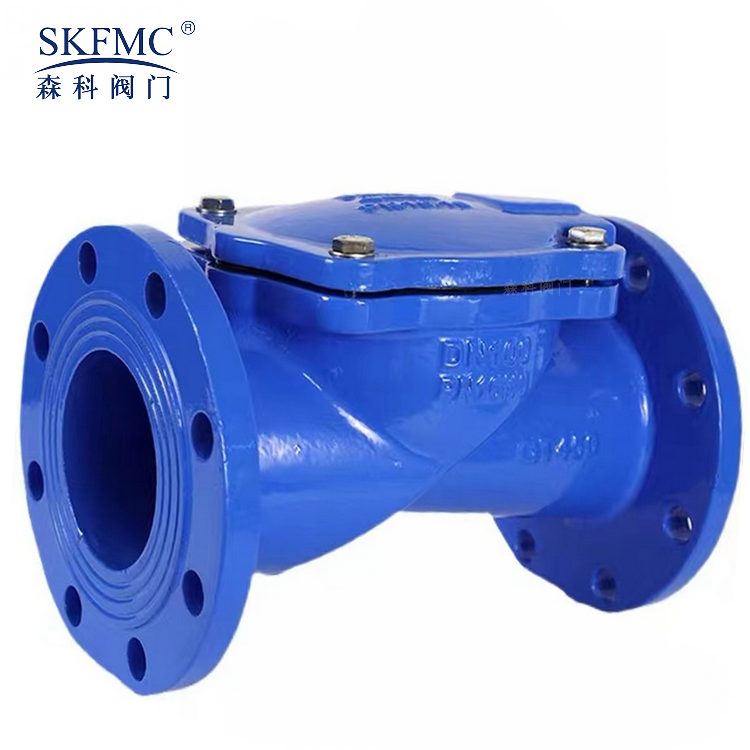

H44T旋啟式止回閥，又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。
H44T旋啟式止回閥適于工作溫度≤100℃的水、蒸汽介質的管路上，作防止介質逆流的單向啟閉用。
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
1、作用原理：通過汽缸塞的上下移動，協助閥瓣快速啟閉以達到密封面
2、結構說明
3、結構形式：旋啟式單閥瓣
4、驅動方式：對焊連接
5、連接形式：對焊連接
6、閥門的開啟和關閉由氣動裝置來控制，加快閥門的開啟和關閉速度
|
零件名稱 |
材料 |
|
閥體、閥板、閥蓋、搖桿 |
鑄鐵 |
|
銷軸 |
不銹鋼 |
|
密封圈 |
銅合金 |
|
墊片 |
橡膠石棉板 |
|
|
||||||||
|
公稱通徑 DN(mm) |
尺寸(mm) |
重量(kg) |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
||
|
DN80 |
310 |
195 |
160 |
135 |
22 |
4-18 |
161 |
39 |
|
DN100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
178 |
50 |
|
DN150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
233 |
98 |
|
DN200 |
500 |
335 |
295 |
265 |
26 |
8-23 |
262 |
133 |
|
DN300 |
700 |
440 |
400 |
368 |
28 |
12-23 |
350 |
248 |
|
DN400-DN1200參數歡迎來電咨詢 |
||||||||
