商品詳情

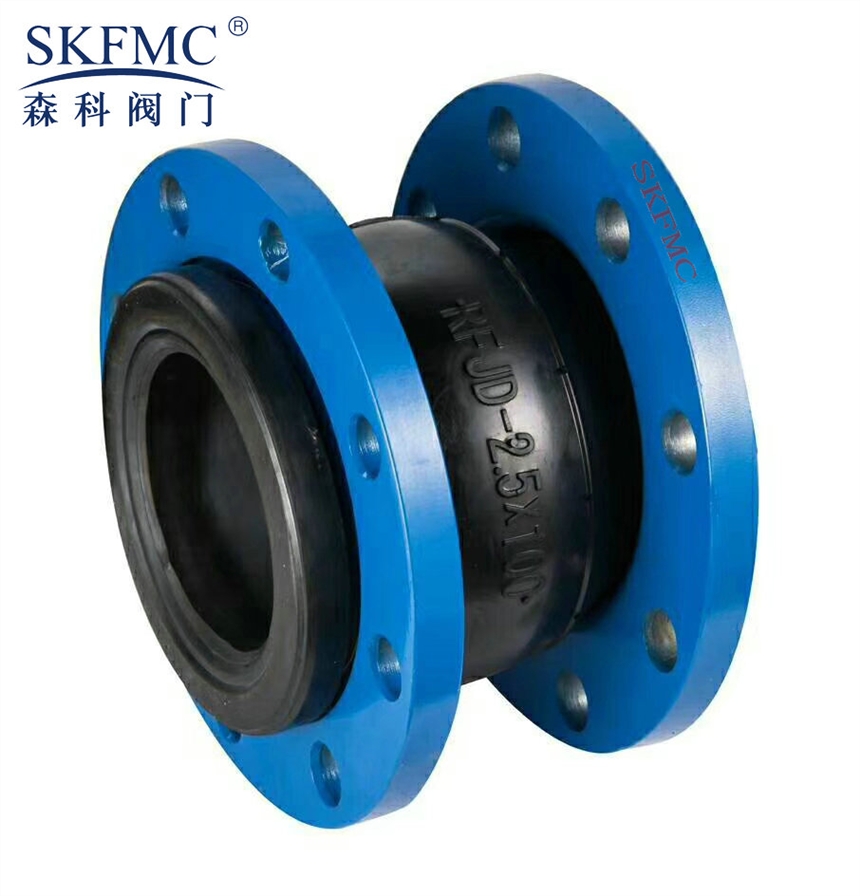

橡膠軟接頭引進國外先進生產工藝，制作過程中內層受到高壓力，錦綸簾子布和膠層得到更好的結合，比普通型可曲撓橡膠接頭的工作壓力更高，質量更好。它的特點是內膠層混然一體，光潔無縫痕，標簽采用硫化工藝，與產品結合在一起。
該產品是金屬管道的柔性聯接器，由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點，可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。

主要材料：

序號	名稱	材料
1	內、外層膠	NR、NBR、EPDM
2	主體骨架	尼龍簾布
3	增壓環	多股鋼絲繩
4	法蘭	Q235

技術條件：

型號	JGD-1	JGD-2	JGD-3
工作壓力 MPa(Kgf/cm2)	1(10)	1.6(16)	2.5(25)
爆破壓力 MPa(Kgf/cm2)	2(20)	3(30)	4.5(45)
真空度 KPa(mmHg)	53.3(400)	86.7(650)	100(750)
適用溫度℃	-15~115特殊可達-30~250
適用介質	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等。

公稱通徑		長度 L	法蘭厚度 b	螺栓數	螺栓直徑 mm	螺栓孔中心 (圓直徑mm)	軸向位移mm		橫向位移 mm	偏轉角度 a1+a2
mm	英寸	長度 L	法蘭厚度 b	螺栓數	螺栓直徑 mm	螺栓孔中心 (圓直徑mm)	伸長	壓縮	橫向位移 mm	偏轉角度 a1+a2
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	26	515	16	25	22	15
450	18	255	30	20	26	565	16	25	22	15
500	20	255	32	20	26	620	6	25	22	15
600	24	260	36	20	30	725	6	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	33	950	16	25	22	15
900	36	260	42	28	33	1050	6	25	22	15
1000	40	260	44	28	36	1160	18	26	24	15
1200	48	260	48	32	39	1380	18	26	24	15
1400	56	350	44	36	36	1560	20	28	26	15
1600	64	350	46	40	36	1760	25	35	30	10
1800	72	350	52	44	39	1970	25	35	30	10
2000	80	420	54	48	42	2180	25	35	30	10
