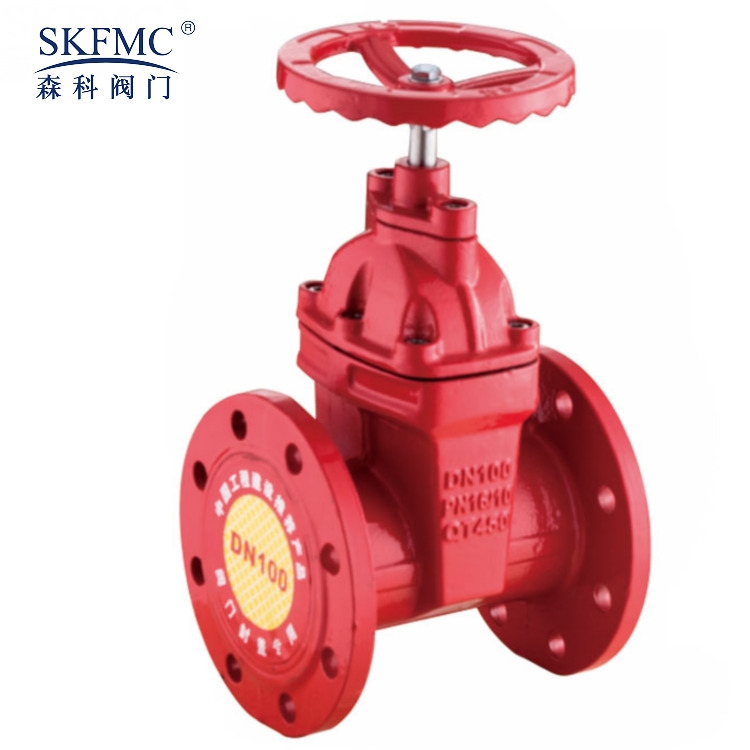

Z45X消防性座封閘閥除具有彈性座封閘閥的優點之外，常應用于自動噴水消防管路系統，來臨界控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿閘閥，可以明顯指示閘閥開度，若安裝位置較低。則需用付開度指示閘閥。
公稱壓力：1.0MPa～2.5MPa
公稱通徑：DN50～DN400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
|
NO. |
零件名稱 |
材質 |
|
1 |
傳動帽 |
球墨鑄鐵、鑄鋼 |
|
2 |
手輪 |
可鍛鑄鐵 |
|
3 |
防塵罩 |
塑料 |
|
4 |
密封圈 |
丁腈橡膠、三元乙丙 |
|
5 |
止推軸承 |
錫青銅 |
|
6 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
7 |
螺栓 |
碳鋼、不銹鋼 |
|
8 |
閥體 |
碳鋼、球墨鑄鐵、鑄鋼 |
|
9 |
銅螺母 |
錫青銅 |
|
10 |
閥桿 |
不銹鋼 |
|
11 |
閥瓣 |
球墨鑄鐵+三元乙丙或丁腈橡膠 |
|
|
|||
|
XZ45X-10Q/XZ45X-16Q |
|||
|
公稱通徑 DN（mm） |
長度 L（mm） |
高度 H（mm） |
重量 （kg） |
|
DN50 |
178 |
732 |
|
|
DN65 |
190 |
773 |
|
|
DN80 |
203 |
820 |
|
|
DN100 |
209 |
870 |
|
|
DN125 |
254 |
915 |
|
|
DN150 |
267 |
1003 |
|
|
DN200 |
292 |
1110 |
|
|
DN250 |
330 |
1263 |
|
|
DN300 |
356 |
1360 |
|
|
DN350 |
381 |
1550 |
|
|
DN400 |
406 |
1610 |
|
|
DN450 |
432 |
1900 |
|
|
DN500 |
457 |
1938 |
|
|
DN600 |
508 |
2130 |
|
