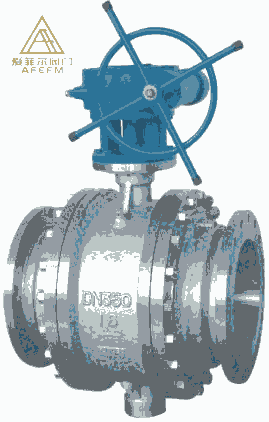

產品名稱：Q347F?Q347H Q347Y-16 25 40C P R蝸輪固定球閥?鑄造 軟密封 硬密封產品特點：兩分式和三段式固定球閥又稱測裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。該球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
?
執行標準
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
壓力試驗
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
|
氣密封試驗 |
0.4-0.7 |
||
主要零件材料及性能
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球體 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
閥 座 |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
||||||
|
墊片 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨齒形墊片 |
||||||
|
閥桿座 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 |
||||||
|
填料 |
聚四氟乙烯PTFE 增強柔性石墨 |
||||||
|
填料壓蓋 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
溫度 |
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL) |
||||||
|
介質 |
水 蒸汽 油品 |
硝酸類 |
強氧化介質 |
醋酸類 |
尿素類 |
||
?
規格 主要尺寸
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸面法蘭 16C 16P 16R |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
30 |
85 |
160 |
|
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
32 |
95 |
230 |
|
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
43 |
107 |
230 |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
70 |
142 |
400 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
110 |
152 |
400 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
150 |
178 |
500 |
|
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
200 |
252 |
500 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
230 |
278 |
600 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
260 |
395 |
600 |
|
|
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
283 |
480 |
800 |
|
|
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
380 |
585 |
800 |
|
|
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
425 |
625 |
800 |
|
|
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
492 |
720 |
800 |
|
|
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
555 |
840 |
830 |
|
|
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
675 |
1050 |
830 |
|
|
700 |
1245 |
910 |
940 |
788 |
50 |
24-41 |
850 |
1150 |
830 |
