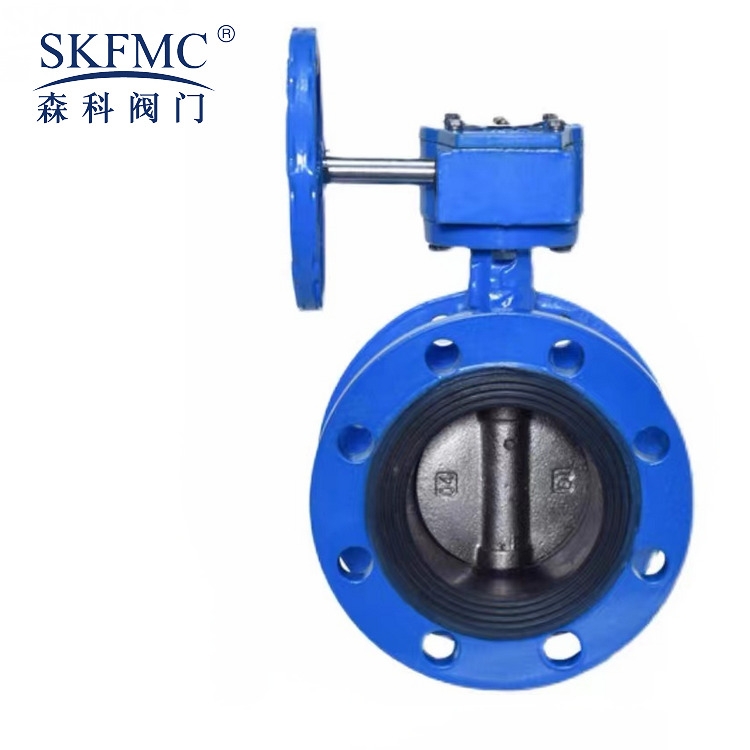

渦輪法蘭蝶閥D341X-10-16

渦輪法蘭蝶閥D341X-10-16

產品價格：￥200（人民幣）

規格：D341X-16

發貨地：福建森科閥門制造有限公司

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

福建森科閥門制造有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：福建森科閥門制造有限公司

商鋪名稱：福建森科閥門制造有限公司

聯系人：蘇建安（先生）

聯系手機：

固定電話：

企業郵箱：821130636@qq.com

聯系地址：福建省南安市高新科技園區

郵編：362304

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

福建森科閥門是專注生產制造蝶閥的廠家，主要產品有【渦輪法蘭蝶閥D341X-10-16】等

D341X-10Q-16Q法蘭蝶閥產品概述

D341渦輪法蘭式軟密封蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物，且重量輕，安裝方便，驅動扭矩較小的優點。這種閥門既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到佳效果，D341渦輪法蘭式軟密封蝶閥廣泛適用于溫度≤120℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

D341X-10Q-16Q法蘭蝶閥主要零件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

D341X-10Q-16Q法蘭蝶閥主要性能規范

公稱通徑	DN(mm)	DN50～DN2000
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

D341X-10Q-16Q法蘭蝶閥主要連接尺寸表

窗體底端


D341X/J-10Z.D341X/J-10Q.D341X/J-10C.D341X/J-10P.D341X/J-10R
公稱通徑		結構長度（標準值）			外形尺寸（參考值）		連接尺寸（標準值）
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d
DN50	2	108	63	306	180	200	165	125	99	4-18
DN65	21/2	112	70	321	180	200	185	145	118	4-18
DN80	3	114	83	346	180	200	200	160	132	4-18
DN100	4	127	105	387	180	200	220	180	156	8-18
DN125	5	140	115	411	180	200	250	210	184	8-18
DN150	6	140	137	447	270	280	285	240	211	8-22
DN200	8	152	164	572	270	280	340	295	266	8-22
DN250	10	165	206	646	270	280	395	350	319	12-22
DN300	12	178	230	738	380	420	445	400	370	12-22
DN350	14	190	248	781	380	420	505	460	429	16-22
DN400	16	216	296	877	450	470	565	515	480	16-26
DN450	18	222	320	938	480	490	615	565	530	20-26
DN500	20	229	343	993	480	490	670	620	582	20-26
DN600	24	267	413	1131	480	490	780	725	682	20-30
DN700	28	430	478	1476	640	660	895	840	794	24-30
DN800	32	470	525	1533	640	660	1015	950	901	24-33
DN900	36	510	585	1655	750	860	1115	1050	1001	28-33
DN1000	40	550	640	1765	850	900	1230	1160	1112	28-36
DN1200	48	630	755	1995	850	900	1455	1380	1328	32-39
DN1400	56	710	910	2310	1000	925	1675	1590	1530	36-42
DN1600	64	790	1030	2595	1000	925	1915	1820	1750	40-48
DN1800	72	870	1140	2810	1100	980	2115	2020	1950	44-18
DN2000	80	950	1250	3100	1100	980	2325	2230	2150	48-48
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明

D341X-10Q-16Q法蘭蝶閥主要連接尺寸表


D341X/J-16Z.D341X/J-16Q.D341X/J-16C.D341X/J-16P.D341X/J-16R
公稱通徑		結構長度（標準值）			外形尺寸（參考值）		連接尺寸（標準值）
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d
DN50	2	108	63	306	180	200	165	125	99	4-18
DN65	21/2	112	70	321	180	200	185	145	118	4-18
DN80	3	114	83	346	180	200	200	160	132	8-18
DN100	4	127	105	387	180	200	220	180	156	8-18
DN125	5	140	115	411	180	200	250	210	184	8-18
DN150	6	140	137	447	270	280	285	240	211	8-22
DN200	8	152	164	572	270	280	340	295	266	12-22
DN250	10	165	206	646	270	280	405	355	319	12-26
DN300	12	178	230	738	380	420	460	410	370	12-26
DN350	14	190	248	781	380	420	520	470	429	16-26
DN400	16	216	296	877	450	470	580	525	480	16-30
DN450	18	222	320	938	480	490	640	585	548	20-30
DN500	20	229	343	993	480	490	715	650	609	20-33
DN600	24	267	413	1131	480	490	840	770	720	20-36
DN700	28	430	478	1476	640	660	910	840	794	24-36
DN800	32	470	525	1533	640	660	1025	950	901	24-39
DN900	36	510	585	1655	750	860	1125	1050	1001	28-39
DN1000	40	550	640	1765	850	900	1255	1170	1112	28-42
DN1200	48	630	755	1995	850	900	1485	1390	1328	32-48
DN1400	56	710	910	2310	1000	925	1685	1590	1530	36-48
DN1600	64	790	1030	2595	1000	925	1930	1820	1750	40-56
DN1800	72	870	1140	2810	1100	980	2130	2020	1950	44-56
DN2000	80	950	1250	3100	1100	980	2345	2230	2150	48-62
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明
