哪里有銷售BQ71F對夾保溫球閥的廠家

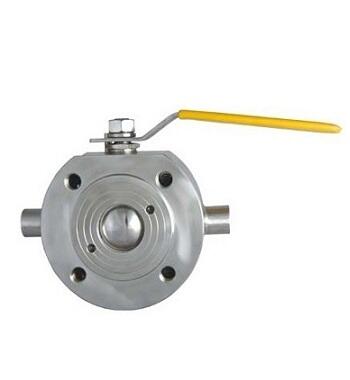

BQ71F對夾保溫球閥產品簡介：
是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
根據球閥的結構不同，有整體式保溫球閥、兩片式保溫球閥、對夾保溫球閥等幾種結構形式，廣泛適用于化工、石油、制藥、冶金等行業的系統管路中。
球芯通道形狀有矩形、V形及O形。與普通球閥相比，超薄型球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設對夾球閥置了開關帶孔定位片，根據需要可以加鎖，防止誤操作�？蓮V泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
產品執行標準：
1) 設計制造標準：GB/T12237、ASME B 16.34
2) 結構長度標準：GB/T 12221-2005、ASME B 16.10
3) 連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5
4) 壓力溫度等級：GB/T 12224-2005
5) 試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598
設計特點：
采用整體式夾套結構設計，更能均勻地保溫、保冷，保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的壓力為1MPa。
具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。
BQ71F對夾保溫球閥產品性能參數：
|
公稱通徑： |
DN15-DN200 |
|
公稱壓力： |
PN10，PN16，PN40 |
|
適合法蘭 ： |
ANSI CLASS150, 300 |
|
手柄操作或驅動器裝置操作 |
|
|
公稱壓力 |
產品型號 |
|||||||||
|
PN1.0MPa |
BQ71F-10C |
BQ71F-10P |
BQ71F-10P8 |
BQ71F-10P3 |
BQ71F-10R |
BQ71F-10R8 |
BQ71F-10R3 |
|||
|
PN1.6MPa |
BQ71F-16C |
BQ71F-16P |
BQ71F-16P8 |
BQ71F-16P3 |
BQ71F-16R |
BQ71F-16R8 |
BQ71F-16R3 |
|||
|
PN2.5MPa |
BQ71F-25 |
BQ71F-25P |
BQ71F-25P8 |
BQ71F-25P3 |
BQ71F-25R |
BQ71F-16R8 |
BQ71F-25R3 |
|||
|
CLASS150 |
BQ71F-150(LB)C |
BQ71F-150(LB)P |
BQ71F-150(LB)P8 |
BQ71F-150(LB)P3 |
BQ71F-150(LB)R |
BQ71F-150(LB)R8 |
BQ71F-150(LB)R3 |
|||
|
10K |
BQ71F-10(K)C |
BQ71F-10(K)P |
BQ71F-10(K)P8 |
BQ71F-10(K)P3 |
BQ71F-10(K)R |
BQ71F-10(K)R8 |
BQ71F-10(K)R3 |
|||
|
主要零件材料 |
閥體 |
WCB |
ZGlCr18Ni9Ti |
CF8(304) |
CF8(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF8M(316L) |
||
|
球體、閥桿 |
2Crl3 |
lCr18Ni9Ti |
0Cr18Ni9(304) |
0Cr18Ni9(304L) |
1Cr18Ni2Mo2(316) |
0Cr17Ni2Mo2(316) |
0Cr17Ni2Mo2(316L) |
|||
|
密封圈 |
聚四氟乙烯 對位聚苯 |
|||||||||
|
填料、墊圈 |
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 |
|||||||||
|
適用工況 |
適用介質 |
重油、膠類等 |
硝酸腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
||||
|
適用溫度 |
-28-300℃ |
|||||||||
|
配管法蘭 |
JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212 |
|||||||||
BQ71F對夾保溫球閥產品外形與結構尺寸：
|
公稱通徑(DN) |
產品型號 |
|
||||||||
|
L |
D |
W |
H |
3-G |
||||||
|
(mm) |
(in) |
1.0MPa |
1.6MPa |
2.5MPa |
150Lb |
10k |
手動 |
手動 |
|
|
|
15 |
1/2" |
40 |
53 |
53 |
53 |
47 |
58 |
130 |
80 |
3-8 |
|
20 |
3/4" |
45 |
63 |
63 |
63 |
57 |
63 |
170 |
80 |
3-8 |
|
25 |
1" |
50 |
73 |
73 |
73 |
66 |
74 |
170 |
100 |
3-8 |
|
32 |
1 1/4" |
60 |
84 |
84 |
84 |
75 |
84 |
200 |
110 |
1-2 |
|
40 |
1 1/2" |
70 |
94 |
94 |
94 |
85 |
89 |
250 |
120 |
1-2 |
|
50 |
2" |
80 |
109 |
109 |
109 |
103 |
104 |
250 |
130 |
1-2 |
|
65 |
2 1/2" |
110 |
129 |
129 |
129 |
122 |
124 |
350 |
140 |
1-2 |
|
80 |
3" |
120 |
144 |
144 |
144 |
135 |
134 |
350 |
150 |
1-2 |
|
100 |
4" |
140 |
164 |
164 |
170 |
173 |
159 |
420 |
180 |
1-2 |
