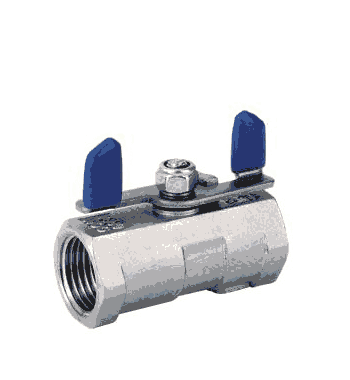

哪里有銷售Q11F一片式蝶型球閥的廠家
Q11F一片式蝶型球閥產品簡介：
適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
廣泛用于化工，石油，電力，制藥，啤酒，食品，乳品飲料，化妝品及工程配套工業管路等領域。
具有外表美觀大方，耐腐蝕，耐高溫的優點。
產品執行標準：
|
型號 Type |
Q11F |
|
設計標準 Design Standard |
GB/T12224，GB/T8464 |
|
壓力，溫度額定值 Pressure Temperature Rating |
GB/T12224 |
|
連接螺紋標準 End Connection Std |
G Rc Rp NPT BSP |
|
BSPT DIN259/299 |
|
|
試驗與檢驗標準 Test Standard |
GB/T13927 |
Q11F一片式蝶型球閥產品性能參數：
|
公稱通徑 |
DN |
6---50mm |
|
公稱壓力 |
PN |
1.6-6.4MPa |
|
Working Pressure |
150-600LB |
|
|
適用溫度 |
-579 |
|
|
適用介質 |
水 天然氣 油品 |
|
產品零部件材料：
|
序號 NO. |
零件名稱 PART NAME |
材質 MATERIAL |
|
1 |
閥蓋 CPA |
CF8/CF8M |
|
2 |
密封墊 JIONT GASKET |
PTFE |
|
3 |
閥體 BODY |
CF8/CF8M |
|
4 |
球體 BALL |
304/316 |
|
5 |
閥桿STEM |
304/316 |
|
6 |
密封圈 JIONT RING |
PTFE |
|
7 |
止推墊片 THTUST WASHET |
PTFE |
|
8 |
填料 STEM PACKING |
304/316 |
|
9 |
填料壓蓋螺母 GLAND NUT |
304/316 |
|
10 |
彈簧墊圈 STEM WASHER |
304/316 |
|
11 |
閥桿螺母 STEM NUT |
304/316 |
|
12 |
手柄 HANDLE COVER |
304/316 |
|
13 |
手柄套 HANDLE COVER |
塑料 PLASTIC |
Q11F一片式蝶型球閥產品外形與結構尺寸：
|
SIZE |
1/4” |
3/8:” |
1/2” |
3/4” |
1” |
1 1/4” |
1 1/2” |
2” |
|
D |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
40 |
45 |
55 |
60 |
72 |
78 |
83 |
100 |
|
H |
35 |
37 |
43.5 |
47 |
55 |
57 |
69 |
74.5 |
|
E |
64 |
70 |
89 |
90 |
103 |
103 |
127 |
127 |
