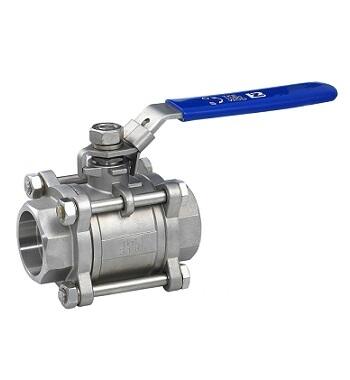

哪里有銷售Q11H三片式硬密封內螺紋球閥的廠家
Q11H三片式硬密封內螺紋球閥產品簡介：
采用金屬對金屬的密封副即金屬密封球閥，其特點是球體和閥體都是用耐高溫的金屬材料制造，閥座為金屬或耐熱合金（如鈷鉻鎢硬質合金等）制造。適用溫度范圍廣，各種金屬材料的熱膨脹系數相差不大，只要選用得當，可以達到基本一致，有利于協調溫差變形。
產品執行標準：
|
設計標準 |
GB/T12224,GB/T8464 |
|
壓力和溫度額定值 |
GB/T12224 |
|
連接螺紋標準 |
G Rc Rp NPT BSP |
|
BSPT DIN259/299 |
|
|
試驗與檢驗標準 |
GB/T13927 |
設計特點：
1. 采用板簧預載的可動金屬閥結構，密封力設計合理，啟閉靈活，密封可靠。
2. 根據用戶的需要，可設計成適用于含閥體顆粒、料將等介質的結構戒耐較高溫度的結構。
3. 采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。
Q11H三片式硬密封內螺紋球閥產品工作原理：
1．內螺紋硬密封球閥采用金屬對金屬的密封副即金屬密封球閥，球體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，閥座密封面的硬度可達HRC72。
2．金屬閥環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。同時，由于彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,特別是在低壓條件下。
產品性能參數：
|
適用范圍 |
|||
|
公稱通徑 |
DN |
6---50mm |
|
|
公稱壓力 |
PN |
1.6-6.4MPa |
|
|
適用溫度 |
-579 |
||
|
適用介質 |
CF8(304) |
C88M(316) |
水 天然氣 油品 |
產品零部件材料：
|
序號 NO. |
零件名稱 |
材質 |
|
1 |
閥蓋 CPA |
CF8/CF8M |
|
2 |
密封墊 JIONT GASKET |
PTFE |
|
3 |
閥體 BODY |
CF8/CF8M |
|
4 |
球體 BALL |
304/316 |
|
5 |
閥桿STEM |
304/316 |
|
6 |
密封圈 JIONT RING |
PTFE |
|
7 |
止推墊片 THTUST WASHET |
PTFE |
|
8 |
填料 STEM PACKING |
304/316 |
|
9 |
填料壓蓋螺母 GLAND NUT |
304/316 |
|
10 |
彈簧墊圈 STEM WASHER |
304/316 |
|
11 |
閥桿螺母 STEM NUT |
304/316 |
|
12 |
手柄 HANDLE COVER |
304/316 |
|
13 |
手柄套 HANDLE COVER |
塑料 PLASTIC |
Q11H三片式硬密封內螺紋球閥產品外形與結構尺寸：
|
SIZE |
1/4” |
3/8” |
1/2” |
3/4” |
1” |
1 1/4” |
1 1/2” |
2” |
21/2” |
3” |
4” |
|
D |
11.6 |
12.5 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
122 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
72 |
86 |
96 |
130 |
148 |
180 |
|
E |
103 |
103 |
103 |
126 |
144 |
144 |
189 |
189 |
224 |
224 |
295 |
