哪里有銷售Q11F一片式內螺紋球閥的廠家

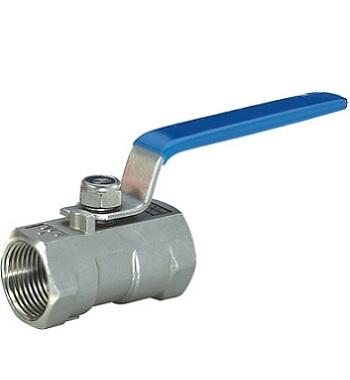

Q11F一片式內螺紋球閥產品簡介：
球體繞閥體中心線作旋轉來達到開啟或關閉的一種閥門。在管路中主要用來做切斷、分配和改變介質的流動方向，適用于-20℃～232℃～350℃溫度范圍內的水、油、氣及某些腐蝕性液體等介質。
廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。
產品執行標準：
1. 設計制造標準：ASME B16.34，AFI608
2. 結構長度標準：GB/T 12221-2005
3. 管螺紋連接端：ASME B1.20，BS21，DIN29999/259，BSP ISO7/1，ISO228/1，JISB02
4. 壓力溫度等級：GB/T 12224-2005
5. 試驗檢驗標準：GB/T 13927-2008
設計特點：
① 流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小；
② 開關迅速、方便，只要閥桿轉動90o，球閥就完成了全開或全關動作，很容易實現快速啟閉；
③ 閥座密封性能好。大多數球閥的密封圈都采用聚四乙烯等彈性材料制造，軟密封結構易于保證啟封，而且球閥的密封力隨著介質壓力的增高而增大；
④ 閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動而不作升降運動，閥桿的填料密封不易破壞，且閥桿倒密封的密封力隨著介質壓力的增高而增大；
⑤ 由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長；
⑥ 可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作；
⑦ 閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒；
⑧ 安裝簡便，能以任意方向安裝于管道中的任意部位。
產品性能參數：
a. 公稱壓力：1.6-6.4MPa
b. 適用穩定范圍：-20～232℃～350℃
c. 適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
d. 螺紋類型：G。NPT。BSPT。BSP。DI259/2999
產品零部件材料：
|
序號 |
零件名稱 |
材質 |
|
1 |
密封圈 |
聚四氟乙烯PTFE |
|
2 |
球體 |
不銹鋼SS316 |
|
3 |
密封墊 |
聚四氟乙烯PTFE |
|
4 |
閥蓋 |
不銹鋼SS316 |
|
5 |
閥體 |
不銹鋼SS316 |
|
6 |
閥桿 |
不銹鋼SS316 |
|
7 |
止推墊圈 |
聚四氟乙烯PTFE |
|
8 |
填料 |
聚四氟乙烯PTFE |
|
9 |
填料壓蓋螺母 |
不銹鋼SS316 |
|
10 |
墊圈 |
不銹鋼SS316 |
|
11 |
閥桿螺母 |
不銹鋼SS316 |
|
12 |
手柄套 |
塑料PLASTIC |
|
13 |
手柄 |
不銹鋼SS316 |
Q11F一片式內螺紋球閥產品外形與結構尺寸：
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
D |
5 |
7 |
9.2 |
12.5 |
15 |
20 |
24.5 |
32 |
|
L |
40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
|
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
|
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
