哪里有銷售Q611氣動兩片式球閥的廠家

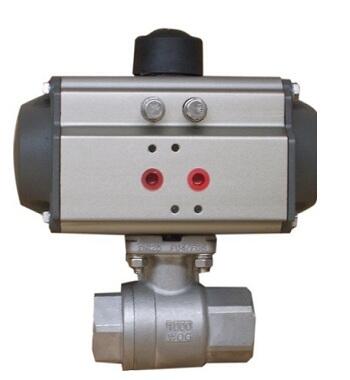

Q611氣動兩片式球閥產品簡介：
氣動兩片式球閥分為兩段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
產品執行標準：
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
|
GBT/12238 |
Gb12221 |
/ |
GB/T13927 |
GB13927 |
Q611氣動兩片式球閥工作原理：
由氣動執行器與二片式球閥組成，利用壓縮空氣作為能源，接受氣動信號或電氣定位器等附件信號進行工作，具有結構簡單、操作方便等優點。提高了使用壽命，氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著轉動，廣泛應用于生產過程自動控制系統中的調節或開關操作場合。
設計特點：
1．二片式氣動球閥由仿意大利AT氣動執行機構和Q11F球閥組成。
2．可選配限位開關，空氣過濾減壓閥、手輪機構，電磁閥。
3．氣動執行器采用鋁合金擠出工藝制作，表面采用硬化處理，外觀美觀，有利于安裝，運輸。
4．采用精密壓鑄工藝制作的鋁合金活塞，保證了雙活塞精確的對稱，并配合高質量的O型環和導向閥，可的供很高的扭矩輸入與氣壓比，雙導軌和活塞設計保證了輸出扭矩的恒定。
5．活塞導向帶采用大接觸面積，自潤滑設計高強度材料保證了低摩擦，正常使用壽命可達100萬次！
6．閥體設計，鑄造均采用臺灣的先進工藝，具有結構合理。能達到氣泡級密封，啟閉力矩小，使用壽命長。
7．閥體與閥之間帶防靜電裝置，閥桿防爆出裝置設計，可適用多種惡劣場合選型。造型美觀，質量可靠等優點。
產品性能參數:
|
公稱通徑 DN(mm) |
6-100 |
|||
|
公稱壓力 PN(MPa) |
1.6 |
|||
|
公稱壓力 PS(MPa) |
強度試驗 |
2.4 |
||
|
密封試驗 |
1.8 |
|||
|
材料 材料代號 |
C |
P |
R |
|
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28 ℃ -300 ℃ |
|||
|
氣動裝置 |
氣源壓力 |
0.4-0.7MPa |
||
氣動執行器參數：
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
公稱通徑DN(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
允許壓差(MPa) |
≤公稱壓力 |
|||||||||||
|
動作范圍 |
0～90° |
|||||||||||
|
泄露量Q |
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
|||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||||
|
回差 |
帶定位器：小于全行程的2% |
|||||||||||
Q611氣動兩片式球閥產品零部件材料：
|
材料 材料代號 |
C |
P |
R |
|
|
主要零件 |
閥體 |
WCB |
CF8 304 |
CF8M 316 |
|
球體 |
WCB |
CF8 304 |
CF8M 316i |
|
|
閥桿 |
2Cr13 |
0Cr18Ni9Ti |
0Cr17NiMo2 |
|
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||
產品外形與結構尺寸：
|
口徑 |
尺 寸(mm) |
|||||||||
|
(mm) |
三段式 |
對焊式 |
承插焊式 |
|||||||
|
|
G |
L |
D |
L |
d |
D |
L |
d |
D1 |
A |
|
6 |
1/4 |
65 |
11.6 |
65 |
11.6 |
18 |
65 |
11.6 |
14.1～14.3 |
9.5 |
|
10 |
3/8 |
65 |
12.7 |
65 |
12.7 |
18 |
65 |
12.7 |
17.55～17.8 |
9.5 |
|
15 |
1/2 |
67 |
15 |
67 |
15.8 |
24 |
67 |
15 |
21.7～21.95 |
9.5 |
|
20 |
3/4 |
82 |
20 |
82 |
20 |
28 |
82 |
20 |
27.05～27.3 |
11.1 |
|
25 |
1 |
91 |
25 |
91 |
25 |
34 |
91 |
25 |
33.8～34.05 |
12.7 |
|
32 |
1 1/4 |
108 |
32 |
108 |
32 |
41 |
108 |
32 |
42.55～42.8 |
14.3 |
|
40 |
1 1/2 |
129 |
38 |
129 |
38 |
49 |
129 |
38 |
48.65～48.9 |
15.89 |
|
50 |
2 |
148 |
50 |
148 |
50 |
62 |
148 |
50 |
61.1～61.35 |
17.4 |
|
65 |
2 |
186 |
64 |
193 |
64 |
78 |
/ |
/ |
/ |
/ |
|
80 |
3 |
206 |
78 |
222 |
78 |
94 |
/ |
/ |
/ |
/ |
|
100 |
4 |
240 |
98 |
273 |
98 |
124 |
/ |
/ |
/ |
/ |
