哪里有銷售Q6145F氣動絲口三通球閥的廠家

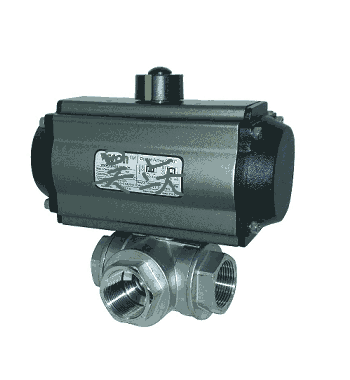

Q6145F氣動絲口三通球閥產品簡介：
可為L形和T形，氣動L形三通球閥（Q614F）用于介質流向的切換，能使相互垂直的兩個通道連接；氣動T形三通球閥（Q615F）用于介質分流、合流及流向切換，T形三通可以使三個通道相互連通或使其中的兩個通道連通。氣動絲口三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構，廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
產品執行標準：
1. 設計制造：GB/T12238-2008
2. 連接標準：JB/T 79.1-1994
3. 結構長度：GB/T12221-2005
4. 壓力試驗：GB/T13927-2008
氣動執行器的選型：
1．選用氣動執行器的時候，先確定閥門的扭矩，再根據介質增加安全值
2．水蒸氣或非潤滑的介質增加25%安全值
3．非潤滑的干氣介質增加60%安全值
4．非潤滑用氣體輸送的顆粒粉料增加100%安全值
5．對于清潔、無摩擦的潤滑介質增加20%安全值
6．最后再根據氣源工作壓力，查找單雙作用式扭矩表，可得到準確的單作用和雙作用氣動執行器型號。
設計特點：
1) 結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2) 密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3) 一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4) 維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
Q6145F氣動絲口三通球閥產品性能參數：
|
Q614/5F氣動絲口三通球閥執行器技術參數 |
Q614/5F氣動絲口三通球閥閥體參數 |
||
|
類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN15～50mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.6MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
不銹鋼 |
|
單作用：7N·M～2668N·M |
閥體材質 |
304/316/316L不銹鋼 |
|
|
工作溫度 |
常溫型：-20℃～80℃（丁腈橡膠O型圈） |
球體材質 |
304/316/316L不銹鋼 |
|
高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
PTFE、PPL、金屬密封 |
|
|
動作范圍 |
0～90°±5° |
溫 度 |
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
|
接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
適用介質 |
水、石油、粘性流體、漿料、強氧化性介質等 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
|||
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特 點 |
連線簡單、流向切換、阻力小、動作穩定 |
試驗壓力：
|
公稱壓力 |
常溫最大 |
殼體 |
氣密封 |
高壓密封 |
|
PN |
工作壓力 |
試驗壓力 |
試驗壓力 |
試驗壓力 |
|
1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
4 |
4 |
6 |
0.6 |
4.4 |
|
C1aSSl50 |
2 |
3 |
0.6 |
2.2 |
適用溫度和適用介質：
|
殼體材料 |
閥座材料 |
適用溫度 |
適用介質 |
|
碳鋼C型 |
聚四氟乙烯 |
≤150℃ |
水＼蒸汽 |
|
對位聚苯 |
≤300℃ |
油晶等 |
|
|
鉻鎳鈦鋼P型 |
聚四氟乙烯 |
≤150℃ |
|
|
硝酸類 |
|||
|
對位聚苯 |
≤200℃ |
|
|
|
鉻鎳鉬鈦鋼R型 |
聚四氟乙烯 |
≤150℃ |
|
|
醋酸類 |
|||
|
對位聚苯 |
≤200℃ |
|
Q6145F氣動絲口三通球閥產品外形與結構尺寸：
|
公稱通徑DN |
G |
L1 |
L |
H |
D |
執行器型號 |
|
15 |
1/2″ |
147 |
70 |
152 |
12 |
ATD-52 |
|
20 |
3/4″ |
147 |
83 |
156 |
14 |
ATD-52 |
|
25 |
1″ |
168 |
90 |
180 |
18 |
ATD-63 |
|
32 |
1-1/4″ |
184 |
125 |
208 |
25 |
ATD-75 |
|
40 |
1-1/2″ |
184 |
138 |
218 |
32 |
ATD-75 |
|
50 |
2″ |
204 |
155 |
226 |
38 |
ATD-83 |
|
65 |
2-1/2″ |
262 |
238 |
276 |
53 |
ATD-92 |
