哪里有銷售Q641F氣動帶手輪球閥的廠家

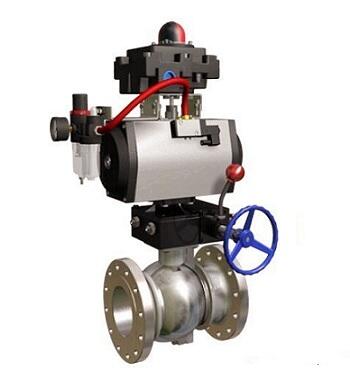

Q641F氣動帶手輪球閥產品簡介：
采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動帶手輪球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。氣動帶手輪球閥按其密封性能分為金屬密封與軟密封。氣動帶手輪球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。氣動帶手輪球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動內螺紋高壓球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
產品執行標準：
|
設計依據 |
國標系列 |
美標系列 |
||
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
|
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
||
|
JB/T79 |
||||
|
Hg20592 |
||||
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
||
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
|
Q641F氣動帶手輪球閥產品性能參數：
|
公稱通徑d（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
300 |
|
額定流量系數kv |
22 |
36 |
58 |
82 |
145 |
200 |
355 |
554 |
798 |
1418 |
3900 |
|
公稱壓力pn（mpa） |
1.6、4.0、6.4 |
||||||||||
|
流量特性 |
近似等百分比 |
||||||||||
|
閥板轉角（度） |
0°±4至90° ±4°（可調） |
||||||||||
|
操作壓力（mpa） |
雙作用0.2～1.0、單作用0.3—1.0 |
||||||||||
|
適用工作溫度（℃） |
軟密封：-40～180、硬密封：-60～450 |
||||||||||
|
允許壓差（mpa） |
為公稱壓力值 |
4 |
2 |
||||||||
|
允許泄漏量等級 |
軟密封ⅵ級、硬密封ⅳ級 |
||||||||||
|
動作時間（s） |
0.5～7 |
||||||||||
|
執行機構輸出力矩（nm） |
5.9～5169 |
||||||||||
氣動執行機構參數：
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
試驗壓力：
|
試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級(class) |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4 |
6.4 |
10 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.75 |
6 |
9.6 |
15 |
3 |
7.5 |
16.5 |
2.4 |
3.8 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
|
氣密試驗 |
0.4～0.7MPa |
|||||||||
產品流量系數Kv：
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
Q641F氣動帶手輪球閥產品零部件材料：
|
序號 |
零件名稱 |
材質 |
|
|
NO |
GB |
ASTM |
|
|
1 |
閥體 |
WCB |
A2116-WCB |
|
2 |
密封圈 |
PTFE |
PTFE |
|
3 |
球體 |
1C18Ni9Ti |
SS304 |
|
4 |
螺母 |
35 |
A194-2H |
|
5 |
螺柱 |
35CrMoA |
A193-B7 |
|
6 |
石體 |
WCB |
A216-WCB |
|
7 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304F/.G |
|
8 |
填料 |
PTFE |
PTFE |
|
9 |
填料壓蓋 |
WCB |
A2116-WCB |
|
10 |
定位片 |
25 |
A105 |
|
11 |
擋圈 |
65Mn |
AISI 1066 |
|
12 |
手柄 |
K33 |
A47-667 |
|
Gr.32510 |
|||
|
13 |
閥桿 |
1Cr33 |
A276-410 |
|
14 |
螺釘 |
35 |
A193-B7 |
|
15 |
止推墊片 |
PTFE |
PTFE |
產品外形與結構尺寸：
|
公稱通徑DN(mm) |
尺寸(mm) |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
|
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
|
