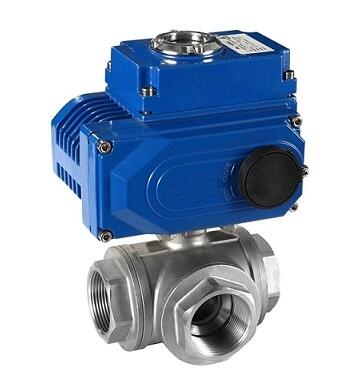

哪里有銷售Q915電動內螺紋三通球閥的廠家
Q915電動內螺紋三通球閥產品簡介：
標準球芯有L型有三通雙口孔種，改變球芯與管 道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
采用 JO型、HQ型角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4-20mA、或 1-5VDC）電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。
產品執行標準：
a. 閥門螺紋類型：G·NPT·BSPT DIN259/2999
b. 閥門檢驗：ISO/DIN 5208—1987
c. 驅動裝置連接：ISO 5211
設計特點：
1. 有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三 條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2. 兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3. 四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
4. T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
Q915電動內螺紋三通球閥產品性能參數：
|
公稱通徑DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
||||||
|
閥體形式 |
三段式分體式閥體 |
||||||
|
連接形式 |
螺紋式、焊接式 |
||||||
|
閥芯形式 |
"O"型球形閥芯 |
||||||
|
動作范圍 |
0～90° |
||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) |
||||||
|
基本誤差 |
±1% |
||||||
|
回差 |
±1% |
||||||
|
死區 |
≤1%(可調) |
||||||
|
可調范圍 |
250:01:00 |
||||||
|
配置執行機構 |
可配HQ、JO等系列角行程電動執行機構 |
||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
||||||
產品零部件材料：
|
序號NO |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
|
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
3 |
球 |
不銹鋼CF8M/CF8 |
|
4 |
球墊 |
聚四氟乙烯PTFE |
|
5 |
閥桿 |
不銹鋼CF8M/CF8 |
|
6 |
填料 |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
|
9 |
壓蓋螺母 |
不銹鋼CF8M/CF8 |
|
10 |
手柄 |
不銹鋼CF8M/CF8 |
|
11 |
流向指示牌 |
ALUMINUM |
|
12 |
華司 |
不銹鋼CF8 |
|
13 |
螺帽 |
不銹鋼CF8 |
|
14 |
鎖定裝置 |
不銹鋼CF8 |
|
15 |
皮套 |
塑料 |
|
16 |
盲蓋 |
不銹鋼CF8M/CF8 |
Q915電動內螺紋三通球閥產品外形與結構尺寸：
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT（g） |
|
1/2" |
12.7 |
64 |
53 |
97 |
32 |
22.4 |
35 |
10-24UNC |
530 |
|
3/4" |
16 |
76 |
63 |
126 |
38 |
22.4 |
35 |
10-24UNC |
700 |
|
1" |
20 |
87 |
66 |
126 |
43.5 |
22.4 |
35 |
10-24UNC |
980 |
|
1 1 / 4 " |
25 |
96 |
81 |
145 |
48 |
22.4 |
35 |
10-24UNC |
1950 |
|
1 1 / 2 " |
32 |
114 |
83 |
145 |
57 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2" |
38.1 |
142 |
96 |
204 |
71 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
產品流向圖：
三通球閥任一通口均可用作入口而無泄露，并可根據工況需要制成L型或T型通道,使安裝更加方便
三通球閥分為L型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。
雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求。
在系統泄壓后無需拆下整個閥體就能進行檢查和維修。
