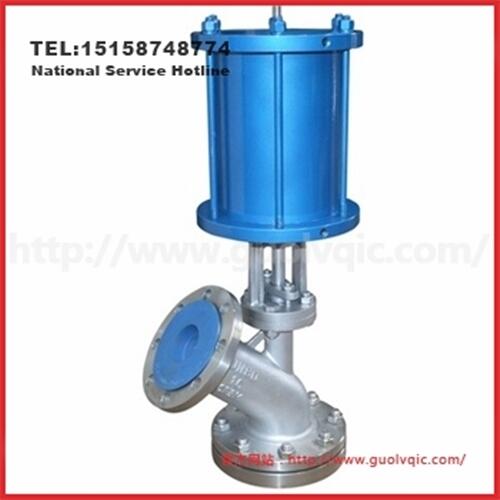

一、HG5-1425-81氣動放料閥產品概述
HG5-1425-81氣動放料閥是一種用于反應釜、儲罐及其他容器的底部排料、放料、取樣等功能的化工設備。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式，其利用閥門上氣動執行器傳動的優點，可遠距離操作，使工人遠離出料口，實現半自動或自動控制。
HG5-1425-81氣動放料閥是利用氣體推動活塞往復運動，活塞上的齒條帶動旋轉軸上的齒輪轉動90度，從而驅動閥桿達到快速準確開啟閥門的目的。本產品使用方便，易于修理，不受氣溫變化的影響，又能遠距離操縱，特別適合于不適于人工手動操作的儲料罐、反應釜及其他容器的底部排放物料等工況場合。
二、HG5-1425-81氣動放料閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||||
|
1 |
閥 體 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
閥 座 |
2Cr13 |
304 |
304L |
316 |
316L |
|
3 |
閥 桿 |
2Cr13 |
304 |
304L |
316 |
316L |
|
4 |
閥 芯 |
2Cr13 |
304 |
304L |
316 |
316L |
|
5 |
墊 片 |
石墨+304 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
|
6 |
螺 柱 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
螺 母 |
45 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
三、HG5-1425-81氣動放料閥主要技術規范表
|
設計標準 |
HG 5-1424-81《氣動上展式鑄鋼放料閥》、HG 5-1425-81《氣動上展式不銹鋼放料閥》 |
|
法蘭標準 |
JB/T 79、GB/T 9112、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 |
|
檢驗與試驗標準 |
JB/T 9092-1999 |
|
適用介質 |
晶顆粒、粉體、酸堿類等 |
|
適用溫度 |
≤150℃ |
四、HG5-1425-81氣動放料閥主要外型尺寸表
尊敬的用戶！如果你需訂購我廠氣動放料閥產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體材質、結構類型，氣動放料閥有上展式、下展式和柱塞式三種形式，本產品根據材質的不同分為：HG 5-1424-81氣動上展式鑄鋼放料閥和HG 5-1425-81氣動上展式不銹鋼放料閥等，更多相關產品介紹請瀏覽：
