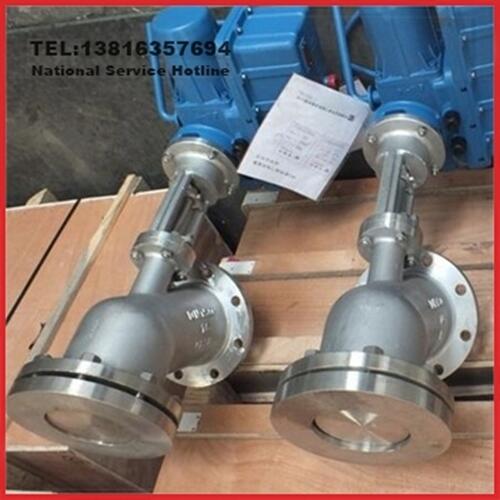

HG/T 21551.5-95電動放料閥主要由閥體、閥芯、閥桿、閥座、電動執行機構等零部件組成，暗桿操作，其可以電動遙控操作，也可就地手動操作，帶行程開關信號燈和就地開度指示。該閥以220V交流單相可逆異步電動機(含齒輪減速)為執行器。智能控制器為電動執行器設置智能比例式伺服電路，接收控制系統或調節器的DC4～20mA或DC1～5V信號，經A/D轉換送至CPU進行運算處理，同時CPU與來自電動執行機構的開度信號及上、下限位置進行比較后驅動電機轉動，通過齒輪減速后推動輸出軸作上、下位移，最終實現輸入信號對電動執行機構輸出位移的控制。
HG/T 21551.5-95電動放料閥根據實際工況的需要分為上展式、下展式、柱塞式三種結構形式，其運動件閥桿通過鎖緊螺母連接閥芯，閥芯貼合閥芯座呈密封狀態，保證腔內料液不泄漏，閥桿接受電動執行器輸出軸上、下位移，使閥芯實施開或關動作，達到自動放料的目的。本產品通常與反應釜配套使用，一般設計閥芯座兼備釜底法蘭功能，即借助釜底法蘭焊在反應釜上。
二、HG/T 21551.5-95電動放料閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||||
|
1 |
閥 體 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
閥 座 |
2Cr13 |
304 |
304L |
316 |
316L |
|
3 |
閥 桿 |
2Cr13 |
304 |
304L |
316 |
316L |
|
4 |
閥 芯 |
2Cr13 |
304 |
304L |
316 |
316L |
|
5 |
墊 片 |
石墨+304 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
|
6 |
螺 柱 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
螺 母 |
45 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
三、HG/T 21551.5-95電動放料閥主要技術規范表
|
設計標準 |
HGT 21551.4-95《電動柱塞式鑄鋼放料閥》、HG/T 21551.5-95《電動柱塞式鑄不銹鋼放料閥》 |
|
法蘭標準 |
JB/T 79、GB/T 9112、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 |
|
檢驗與試驗標準 |
JB/T 9092-1999 |
|
適用介質 |
晶顆粒、粉體、酸堿類等 |
|
適用溫度 |
≤150℃ |
四、HG/T 21551.5-95電動放料閥主要外型尺寸表
尊敬的用戶！如果你需訂購我廠電動放料閥產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體材質，電動執行器類型、結構形式等，本產品有上展式、下展式、柱塞式三種形式，咨詢時請說明，更多相關產品介紹請瀏覽：
http://www.guolvqic.com/category36.htm放料閥
