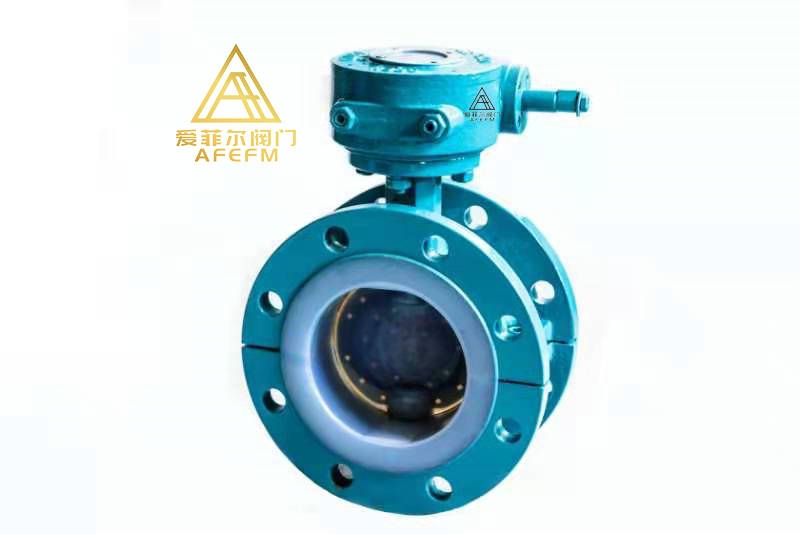

D341F46-16C/P法蘭襯氟蝶閥(鑄鋼/不銹鋼)廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、、磷酸、、強堿、王水等具有強腐蝕性的介質。
襯氟蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數 閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.
3.四級加載彈性密封,絕對保證了閥門內、外的零泄露;
a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c.軸的徑向采用O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽內;
4.采用可調性彈子定位,定位準確,結構簡單.
|
手動 |
DA 43F（半襯） |
蝸 輪 |
DA 343F（半襯） |
|
DA 43F3 （全襯里） |
DA 343F3 （全襯里） |
||
|
DA 43F46（全襯里） |
DA343F46（全襯里） |
||
|
氣動 |
DA 643F（半襯） |
電動 |
DA 943F（半襯） |
|
DA 643F3 （全襯里） |
DA 943F3 （全襯里） |
||
|
DA643F46（全襯里） |
DA9 43F46（全襯里） |
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
蝶板 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
3 |
閥桿 |
1Cr13 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
000Cr17Ni14Mo2 |
|
4 |
襯里/閥座 |
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
|
5 |
緊固銷 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
000Cr17Ni14Mo2 |
|
|
6 |
填料 |
PTFE(F4) |
|||||
|
7 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF8 |
|
|
8 |
支架 |
WCB |
CF8 |
CF8 |
|||
|
9 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni2 |
|||
|
10 |
螺母 |
45 |
1Cr18Ni9 |
0Cr18Ni9 |
|||
一、①法蘭襯氟蝶閥產品名稱與型號②法蘭襯氟蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定愛菲爾閥門的法蘭襯氟蝶閥型號，請按法蘭襯氟蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們愛菲爾閥門為您審核把關。
