連接方式：法蘭
結構形式：升降式結構，水平式，襯氟
介質流向：單向
啟閉方式：自動（自力式）
型號：H41F46-16C

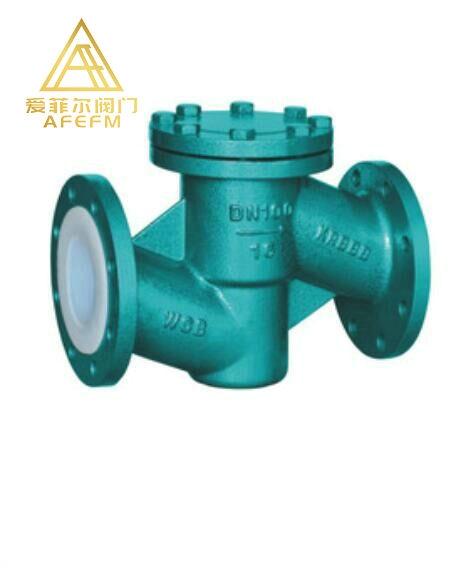

閥門名稱：升降式襯氟止回閥
制造工藝：鑄造，襯里
設計標準：GB/T 12235-2007
通徑尺寸：DN15-DN300mm
工作壓力：16公斤
產品簡介：
H41F46-16C型升降式襯氟止回閥采用升降式閥瓣結構，適用與水平管道安裝，閥體內部全襯F46氟塑料，具有耐腐蝕的優點。本閥門由閥體、閥蓋、閥瓣等零件材料組成，主要應用于化工工業領域的防腐管道工程，是化工廠不可缺少的管道配件。
主要性能及結構特點：
1.立式直流式結構，適用與水平管道安裝，不可垂直安裝。
2.全部襯氟塑料F46材料，具有耐腐蝕，密封性好的特點。
3.自動式啟閉，依靠介質壓力自動打開和關閉，一般應用泵前做防介質逆流作用。
主要零部件材料的參數和特性：
閥體及閥蓋：碳鋼WCB（抗拉性好，耐壓）+襯氟塑料F46（耐腐蝕，不可使用過高溫度的介質）
閥瓣及閥桿：A105包覆氟塑料F46
螺栓及螺帽：20#
閥門的外型結構及連接尺寸：
|
公稱尺寸 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
DN |
inch |
PN1.0MPa |
PN1.6MPa |
|||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
130 |
95 |
65 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
150 |
105 |
75 |
2 |
16 |
4-φ14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
115 |
85 |
2 |
16 |
4-φ14 |
|
32 |
5/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
180 |
135 |
100 |
2 |
18 |
4-φ18 |
|
40 |
3/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
145 |
110 |
3 |
18 |
4-φ18 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
230 |
160 |
125 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
290 |
180 |
145 |
3 |
20 |
4-φ18 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
310 |
195 |
160 |
3 |
22 |
4-φ18 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
350 |
215 |
180 |
3 |
24 |
8-φ18 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
400 |
245 |
210 |
3 |
26 |
8-φ18 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
480 |
280 |
240 |
3 |
28 |
8-φ23 |
|
200 |
8 |
600 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
495 |
335 |
295 |
3 |
30 |
12-φ23 |
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
622 |
405 |
355 |
3 |
32 |
12-φ25 |
|
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
698 |
460 |
410 |
4 |
34 |
12-φ25 |
|
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
787 |
520 |
470 |
4 |
38 |
16-φ25 |
|
400 |
16 |
914 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
914 |
580 |
525 |
4 |
40 |
16-φ30 |
以上閥門資料僅做參考，具體還請您與我們公司聯系。本產品注意請勿立式安裝，不可使用過高溫度的介質。我們真誠期待與您的合作，我們保證所出售的閥門都嚴格經過檢驗，試壓合格，請放心使用。
