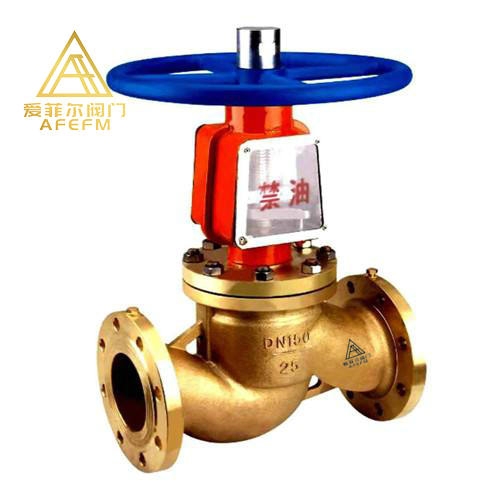

一、JY41W-16T/P氧氣管路專用截止閥概述：

氧氣閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多特別嚴格的要求。氧氣易跟易燃易爆危險品發生更劇烈的燃燒，甚至爆炸。所以輸送氧氣的管道必需防泄漏，防靜電，防火花，以避免發生事故。在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，有效地降低了密封副面磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。

二、JY41W-16T/P氧氣管路專用截止閥試驗參數（單位：Mpa）：

公稱壓力	強度試驗	水密封試驗	氣密封試驗
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4

三、JY41W-16T/P氧氣管路專用截止閥主要零件材料及性能：

體蓋	閥桿	閥瓣	密封面	墊片	填料	工作溫度	適用介質
1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	本體材質	PTFE	PTFE	常溫	氧氣
ZCrZn16Si4

四、JY41W-16T/P氧氣管路專用截止閥規格主要尺寸(單位：mm)：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	Do
凸面法蘭 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T	25	160	115	85	65	14	4-Φ14	305	160
	32	180	135	100	78	16	4-Φ18	316	160
	40	200	145	110	85	16	4-Φ18	328	180
	50	230	160	125	100	16	4-Φ18	356	200
	65	290	180	145	125	18	4-Φ18	389	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	460	320
	125	400	245	210	185	22	8-Φ18	528	320
	150	480	280	240	210	24	8-Φ23	668	450
	200	600	335	295	265	26	26-Φ23	795	500
	250	650	405	355	320	30	30-Φ25	910	560
	300	750	460	410	375	30	30-Φ25	1200	640
	350	850	520	470	435	34	34-Φ25	1200	720
	400	950	580	525	485	36	36-Φ30	1560	800

五、JY41W-25/40T/P氧氣管路專用截止閥規格主要尺寸：

2.5Mpa 凸面法蘭	DN	L	D	D1	D2	b	n-Φd	H	DO
2.5Mpa 凸面法蘭	25	160	115	85	65	16	4-Φ14	305	160
JY41W-25P JY41W-25T JY41Y-25P JY41Y-25T	32	180	135	100	78	18	4-Φ18	316	160
	40	200	145	110	85	18	4-Φ18	328	180
	50	230	160	125	100	20	4-Φ18	356	200
	65	290	180	145	120	22	8-Φ18	389	280
	80	310	195	160	135	22	8-Φ18	400	280
	100	350	230	190	160	24	8-Φ23	460	320
	125	400	270	220	188	28	8-Φ25	538	320
	150	480	300	250	218	30	8-Φ25	668	450
	200	600	360	310	278	34	12-Φ25	795	500
	250	650	425	370	332	36	12-Φ30	910	560
	300	750	485	430	390	40	16-Φ30	1200	640
	350	850	550	490	448	44	16-Φ34	1290	720
	400	950	610	550	505	48	16-Φ34	1560	800
4.0MPa	25	160	115	85	65	16	4-Φ14	305	160
JY41W-40P JY41W-40T JY41Y-40P JY41Y-40T	32	180	135	100	78	18	4-Φ18	316	160
	40	200	145	110	85	18	4-Φ18	328	180
	50	230	160	125	100	20	4-Φ18	356	200
	65	290	180	145	120	22	8-Φ18	389	280
	80	310	195	160	135	22	8-Φ18	400	280
	100	350	230	190	160	24	8-Φ23	460	320
	125	400	270	220	188	28	8-Φ25	538	320
	150	480	300	250	218	30	8-Φ25	668	450
	200	600	375	320	282	38	12-Φ30	795	500
	250	650	445	385	345	42	12-Φ34	910	560
	300	750	510	450	408	46	16-Φ34	1200	640
	350	850	570	510	465	52	16-Φ34	1290	720
	400	950	655	585	535	58	16-Φ41	1560	800
