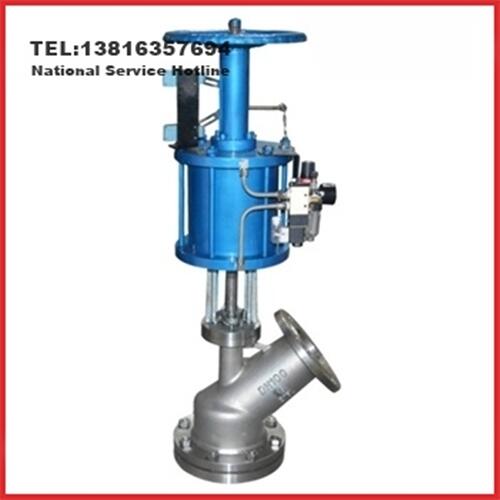

一、HG5-1425-81手動帶氣動放料閥產品概述
HG5-1425-81手動帶氣動放料閥主要由閥體、閥芯、閥桿、閥座、手輪、氣動執行機構等零部件組成，其可實現手動和氣動雙重操作，既能氣動遠程控制，也可就地手動操作，輕松轉動手輪，將切換手柄推移到(分)指示牌，即可進行氣動操作，當氣源進入電磁閥后，電磁閥自動開啟上(或下)輸氣口，電磁閥接通電源時，閥門自動開啟，斷電時自動關閉，紅色按鈕為手動調試使用開關按鈕，當氣源進入氣缸上部時，將活塞推向下部，即關閉放料閥；當氣源進入氣缸下部時，將活塞推向上部，即開啟閥門。關閉氣源，在無氣源壓力下，輕松轉動手輪，逐漸使切換手柄推移至(合)指示牌，即可進行手動操作，轉動手輪，逆時針開啟，順時針關閉。
二、HG5-1425-81手動帶氣動放料閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||||
|
1 |
閥體 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
閥座 |
2Cr13 |
304 |
304L |
316 |
316L |
|
3 |
閥桿 |
2Cr13 |
304 |
304L |
316 |
316L |
|
4 |
閥芯 |
2Cr13 |
304 |
304L |
316 |
316L |
|
5 |
墊片 |
石墨+304 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
|
6 |
螺柱 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
螺母 |
45 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
三、HG5-1425-81手動帶氣動放料閥主要技術規范表
|
設計標準 |
HG 5-1424-81《氣動上展式鑄鋼放料閥》、HG 5-1425-81《氣動上展式不銹鋼放料閥》 |
|
法蘭標準 |
JB/T 79、GB/T 9112、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 |
|
檢驗與試驗標準 |
JB/T 9092-1999 |
|
適用介質 |
晶顆粒、粉體、酸堿類等 |
|
適用溫度 |
≤150℃ |
四、HG5-1425-81手動帶氣動放料閥主要外型尺寸表
尊敬的用戶！如果你需訂購我廠手動帶氣動放料閥產品，咨詢時煩請提供型號數據，公稱通徑、公稱壓力、閥體材質、使用介質、介質溫度、法蘭標準等，本產品有上展式、下展式、柱塞式等結構形式，咨詢時請詳細說明。更多相關產品介紹請瀏覽：
