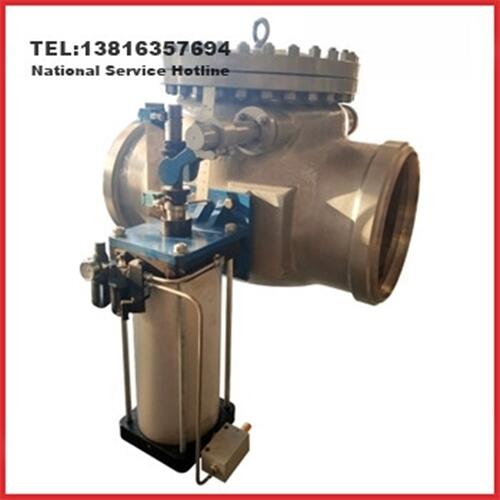

一、H664H/Y抽氣止回閥產品概述
H664H/Y抽氣止回閥是一種用于電站或熱電廠抽氣系統，或其他系統的蒸汽和水等非腐蝕性介質管道上，以保護汽輪機的安全運行，是火力發電機組必不可少的關鍵閥門。其作為防止介質逆流的裝置，能快速和緊密的關閉，確保在給水加熱器出現水位超高時，氣動裝置部件接到液體逆流信號后，將汽輪機迅速隔開，安全有效地保護了汽輪機或抽氣系統的正常運行。該閥關閉件閥瓣經搖桿活動連接，閥瓣繞搖桿旋轉，可以使閥瓣準確定位在閥體密封面上，保證密封面的吻合，簡化了搖桿軸的密封結構，使閥門密封性能穩定和可靠，閥體密封面堆焊不銹鋼或司太立硬質合金，有良好的耐磨性。本產品具有密封可靠，啟閉迅速，運動平穩的性能。
H664H/Y抽氣止回閥的氣動控制方法，首先，將起關閉件作用的閥瓣經搖桿活動連接，閥瓣繞搖桿旋轉，此時使所述的閥瓣準確定位在閥體密封面上，再在閥體密封面堆焊不銹鋼或硬質合金使密封面完全吻合；其次，將閥體密封面傾斜，以減少止回閥關閉時間，保證閥體快速關閉；之后，通過止回閥安裝在加長桿的重錘以及撥叉作用，使閥瓣和搖桿的重力矩平衡，當介質正向流動時，自動打開止回閥并能夠保證閥平穩運行，減少振動，此時安裝的氣缸，在介質正向流動的作用下下腔進氣，與重錘共同作用于閥瓣使其平衡的處在全開位置，若介質反向流動，氣缸的活塞下腔將迅速泄壓，而閥瓣在反向介質作用下快速動作，使止回閥瞬間關閉。
二、H664H/Y抽氣止回閥主要零件材料
|
序號 |
零件名稱 |
材料名稱 |
||
|
1 |
閥 體 |
WCB |
WC6 |
WC9 |
|
2 |
閥 瓣 |
WCB |
WC6 |
WC9 |
|
3 |
搖 桿 |
WCB |
WC6 |
WC9 |
|
4 |
閥 桿 |
2Cr13 |
20Cr1Mo1V1A |
25Cr2Mo1V |
|
5 |
閥 蓋 |
WCB |
WC6 |
WC9 |
|
6 |
缸 體 |
25 |
25 |
25 |
|
7 |
彈 簧 |
60Si2Mn |
60Si2Mn |
60Si2Mn |
三、H664H/Y抽氣止回閥主要性能規范
|
公稱壓力PN(MPa) |
4.0 |
6.4 |
10.0 |
2.0 |
5.0 |
|
強度試驗壓力(MPa) |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
|
密封試驗壓力(MPa) |
4.4 |
7.1 |
11.0 |
2.2 |
5.5 |
|
設計制造 |
JIS E101、JB/T 3595、DL/T 531、ASME B16.34 |
||||
|
結構長度 |
JIS E101、JB/T 2766、GB/T 15188.1、 |
||||
|
連接端標準 |
JB/T 3595、ANSI B16.25或按用戶要求 |
||||
|
檢驗與試驗 |
JIS E101、JB/T 3595、DL/T 531、API 598 |
||||
四、H664H/Y抽氣止回閥主要外型尺寸
尊敬的用戶！如果你需訂購我廠電站閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、材質、連接端執行標準、使用介質及介質溫度等，我廠可按客戶需求承接定制，本產品有鑄造和鍛造兩種，鍛鋼閥體一般選用：A105、F22、F91等材料。更多相關產品請瀏覽：
