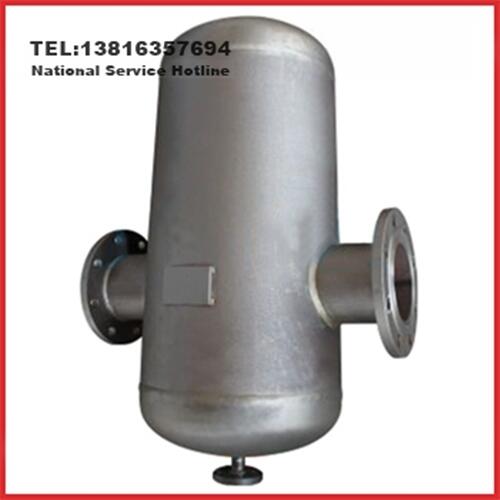

一、AS汽水分離器產品概述
AS汽水分離器是 一種主要由封頭、接管、法蘭及內部設置有擋板的筒體等組成的擋板式汽水分離器，其當帶水蒸氣從進汽口流入筒體內遇到擋板時，流動方向會多次改變，懸浮的水 滴由于有較大的質量和慣性就會凝聚在擋板上，然后滴落到底部凝結水出口處，并通過疏水閥排出，而干燥潔凈的蒸汽可以繞過擋板繼續前行，從出氣口流出，送往 用汽設備或管道。本產品對蒸汽中含有空氣的情況，筒體上部設計了排空氣口。
AS汽水分離器按PD5500 Category 3或GB 150.1~150.4-2011壓 力容器規范設計、制造、檢驗和驗收，大面積擋板能有效地分離水滴，工作效率高，其內部空間大，能減小流速，促進水汽分開并能有效防止液滴重新混入蒸汽流 中。本產品主要用于分離蒸汽、壓縮空氣或各類氣體中所含的液滴，特別適于換熱器、加熱設備及需要蒸汽直接噴射的場合。為方便安裝，筒體左右兩端配有減少管 道承載的安裝支架，每個支撐架上設有兩個鉆好的孔。
二、AS汽水分離器主要零件材料
|
序號 |
零件名稱 |
材料名稱 |
||||
|
1 |
筒 體 |
20# |
1Cr5Mo |
304 |
316 |
316L |
|
2 |
接 管 |
20# |
1Cr5Mo |
304 |
316 |
316L |
|
3 |
封 頭 |
20# |
1Cr5Mo |
304 |
316 |
316L |
|
4 |
法 蘭 |
Q235A |
1Cr5Mo |
304 |
316 |
316L |
|
5 |
擋 板 |
Q235A |
1Cr5Mo |
304 |
316 |
316L |
|
6 |
過 濾 網 |
304 |
304 |
304 |
316 |
316L |
三、AS汽水分離器主要性能規范
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
4.0 |
2.0 |
5.0 |
|
殼體試驗壓力(MPa) |
2.4 |
3.75 |
6.0 |
3.0 |
7.5 |
|
高壓液密封試驗壓力(MPa) |
1.76 |
2.75 |
4.4 |
2.2 |
5.5 |
|
低壓氣密封試驗壓力(MPa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
設計制造 |
GB 150.1~150.4-2011 壓力容器 |
||||
|
法蘭標準 |
JB/T 81～82.2、GB/T 9115～9119、HG/T 20592、HG/T 20615、SH/T 3406、ANSI B16.5等 |
||||
|
檢驗驗收 |
GB 150.1~150.4-2011 壓力容器 |
||||
|
壓力試驗 |
JB/T 9092、GB/T 13927、API 6D、API 598 |
||||
四、AS汽水分離器主要外型尺寸
尊敬的用戶！如果你需訂購我廠汽水分離器產品，咨詢時煩請說明公稱直徑、設計壓力、主體材質、介質溫度及法蘭標準等，本產品排污口根據需要可設計成螺紋或法蘭連接，DN400以上或者壓力4.0MPa以上需要定做，具體詳情請聯系我司銷售技術人員。更多相關產品請瀏覽：
