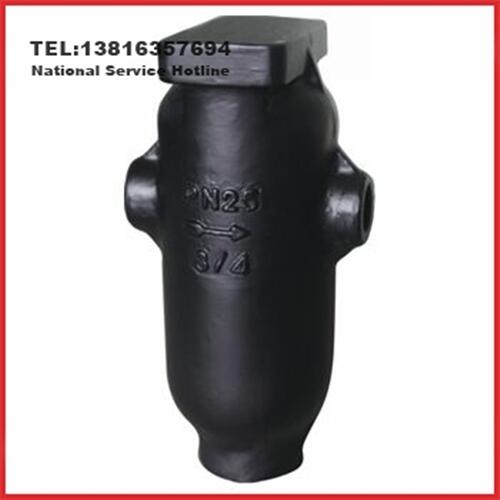

一、CF11汽水分離器產品概述
CF11汽水分離器主
要由閥體、閥蓋、擋板、螺栓及墊片等組成。其當濕蒸氣從進口端沿螺旋導流通道高速流入閥體內，在閥內部螺旋形擋板的作用下，產生旋轉運動，并借助離心力、
沖力和渦旋作用，將比重較大的冷凝水及其他液滴從較輕的蒸汽流中分離出來凝結聚集后落入底部排放接口，并由另配的蒸汽疏水閥從系統中排除，而干燥清潔的蒸
汽則可以繞過擋板繼續前行，從出口端流出。本產品為螺紋連接方式，可選用G、Rc、BSP、NPT及其他等螺紋。
CF11汽水分離器采用螺旋型擋板結構設計，提高了分離能力，循環分離后，干燥度可達到95%以上，其主要用于聚集氣體或蒸汽流中內含的小液滴并將之分離，減少氣體或蒸汽中水的含量，提高設備的熱效率。本產品必須安裝在水平管線上，并保證排液口垂直向下，為了保證分離的液體盡快排走，排液口必須要連接合適的排液閥或蒸汽疏水閥，推薦使用浮球式疏水閥。
二、CF11汽水分離器主要零件材料
序號
零件名稱
材料名稱
1
閥 體
ASTM A395
A216 WCB
A351 CF8
A351 CF8M
A351 CF3M
2
閥 蓋
ASTM A395
A216 WCB
A351 CF8
A351 CF8M
A351 CF3M
3
螺 栓
A193 B7
A193 B7
A193 B8
A193 B8M
A193 B8M
4
墊 片
Graphite
Graphite
304+Graphite
316+Graphite
316L+Graphite
5
排 液 塞
ASTM A105
ASTM A105
A182 F304
A182 F316
A182 F316L
三、CF11汽水分離器主要性能規范
公稱壓力PN(MPa)
1.6
2.5
4.0
2.0
5.0
殼體試驗壓力(MPa)
2.4
3.75
6.0
3.0
7.5
高壓液密封試驗壓力(MPa)
1.76
2.75
4.4
2.2
5.5
低壓氣密封試驗壓力(MPa)
0.6
0.6
0.6
0.6
0.6
設計制造
符合歐洲壓力設備指令97/23/EC
螺紋標準
GB/T 196-2003、GB/T 12716-2011、ASME B1.20.1-2013等
檢驗驗收
符合歐洲壓力設備指令97/23/EC
壓力試驗
JB/T 9092、GB/T 13927、API 6D、API 598等
四、CF11汽水分離器主要外型尺寸
尊敬的用戶！如果你需訂購我廠汽水分離器產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體材質、介質溫度及螺紋標準等，為防止本產品和底部的疏水閥因污物堵塞而出現故障，蒸汽疏水閥前建議安裝Y型過濾器，并定期進行清理工作，確保設備最大效率運行。更多相關產品請瀏覽：
