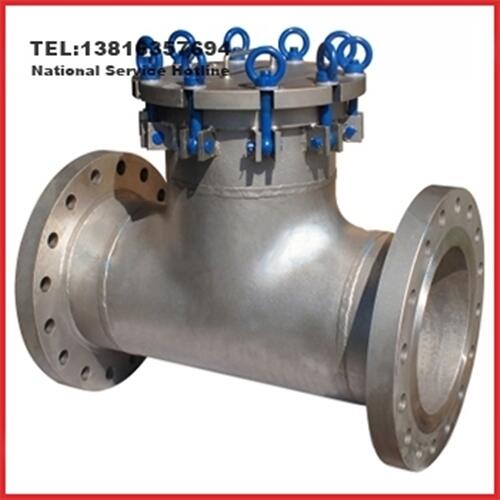

一、快開T型過濾器產品概述
快開T型過濾器主要由三通、法蘭、吊環快開盲板上蓋和過濾網等組成，法蘭通過電焊工藝焊裝在三通的管口上組成殼體，殼體頂部通過法蘭固定有快開盲板上蓋，并在其之間設置有密封O型圈，盲板蓋上設置固定鎖環，固定鎖環上通過螺紋連接有固定吊環，吊環快開盲板上蓋與殼體之間設置有濾網，當流體進入置有一定規格過濾網后，其雜質被阻擋，而潔凈的介質則由過濾器出口排出，當需要清洗時，只要按絲杠處螺紋的方向轉動吊環，直至法蘭與盲板蓋完全分開，拉動盲板蓋上的拉手移走上蓋，將可拆卸的濾網取出，清洗或更換后重新裝入即可，盲板上蓋關閉前應徹底清除密封面、密封槽和O型密封圈及法蘭上的污物，并涂抹防銹油脂。
快開T型 過濾器安裝和操作簡單，設計了吊環快開機構，可快速開啟盲板，使檢修人員清洗或更換濾芯更加方便快捷、省時、省力，極大降低了高雜質含量應用中清洗或更換 濾網的勞動強度，提高了生產效率。本產品應用范圍廣，可用于不同介質、不同過濾精度要求的工況，特別適用于管道流體比較臟，雜質多的工作環境。
二、快開T型過濾器主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||||||
|
1 |
殼 體 |
Q235-A |
20# |
1Cr5Mo |
15Cr5Mo |
304 |
316 |
316L |
|
2 |
法 蘭 |
Q235-A |
WCB |
1Cr5Mo |
15Cr5Mo |
304 |
316 |
316L |
|
3 |
上 蓋 |
Q235-A |
A105 |
1Cr5Mo |
15Cr5Mo |
304 |
316 |
316L |
|
4 |
過 濾 網 |
304 |
304 |
304 |
304 |
304 |
316 |
316L |
|
5 |
螺 栓 |
35CrMoA |
35CrMoA |
35CrMoA |
35CrMoA |
304 |
316 |
316L |
|
6 |
螺 母 |
35# |
35# |
30CrMo |
30CrMo |
304 |
316 |
316L |
|
7 |
O 型 圈 |
NBR、PTFE、Graphite |
||||||
|
8 |
排放絲堵 |
304 |
304 |
304 |
304 |
304 |
316 |
316L |
三、快開T型過濾器主要技術規范表
尊敬的用戶！如果你需訂購我廠T型過濾器產品，咨詢時煩請說明產品類型，產品設計制造標準，快開T型過濾器有直通式、正折流、反正流三種類型，公稱通徑、公稱壓力、法蘭執行標準、濾網材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。更多相關產品請瀏覽：
