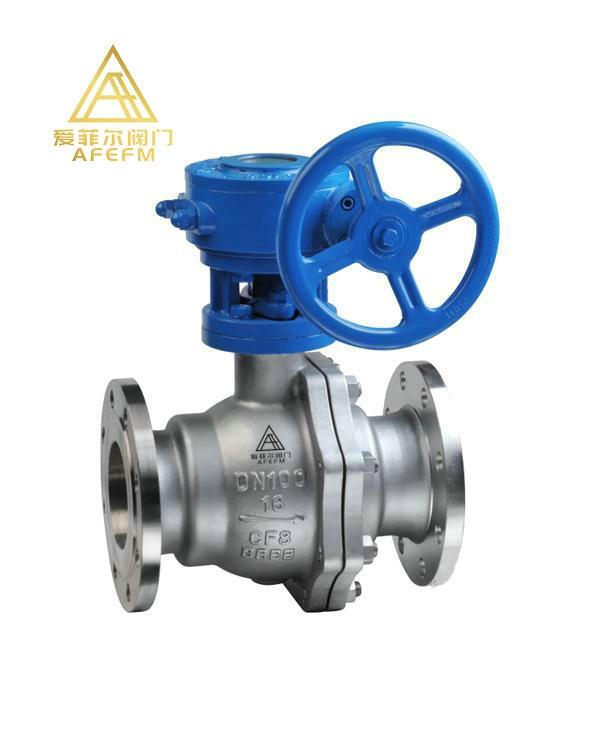

??Q341F蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
??在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
??球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。?
主要零件材料:
|
序號 |
零件名稱? |
材質? |
|
|
GB |
ASTM |
||
|
1 |
閥體? |
WCB |
A2116-WCB |
|
2 |
密封圈? |
PTFE |
PTFE |
|
3 |
球體? |
1C18Ni9Ti |
SS304 |
|
4 |
螺母? |
35 |
A194-2H |
|
5 |
螺柱? |
35CrMoA |
A193-B7 |
|
6 |
石體? |
WCB |
A216-WCB |
|
7 |
墊片? |
柔性石墨+不銹鋼 |
B12.10-304F/.G |
|
8 |
填料? |
PTFE |
PTFE |
|
9 |
填料壓蓋? |
WCB |
A2116-WCB |
|
10 |
定位片? |
25 |
A105 |
|
11 |
擋圈? |
65Mn |
AISI 1066 |
|
12 |
手柄? |
K33 |
A47-667 |
|
13 |
閥桿? |
1Cr33 |
A276-410 |
|
14 |
螺釘? |
35 |
A193-B7 |
|
15 |
止推墊片? |
PTFE |
PTFE |
技術規范:
|
設計依據? |
國標系列? |
美標系列? |
|
|
設計標準? |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度? |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭? |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
對焊端? |
GB/T12224 |
ANSI B16.25 |
|
|
試驗和檢驗? |
GB/T9092 |
AP16D |
AP1598 |
主要外形尺寸:
