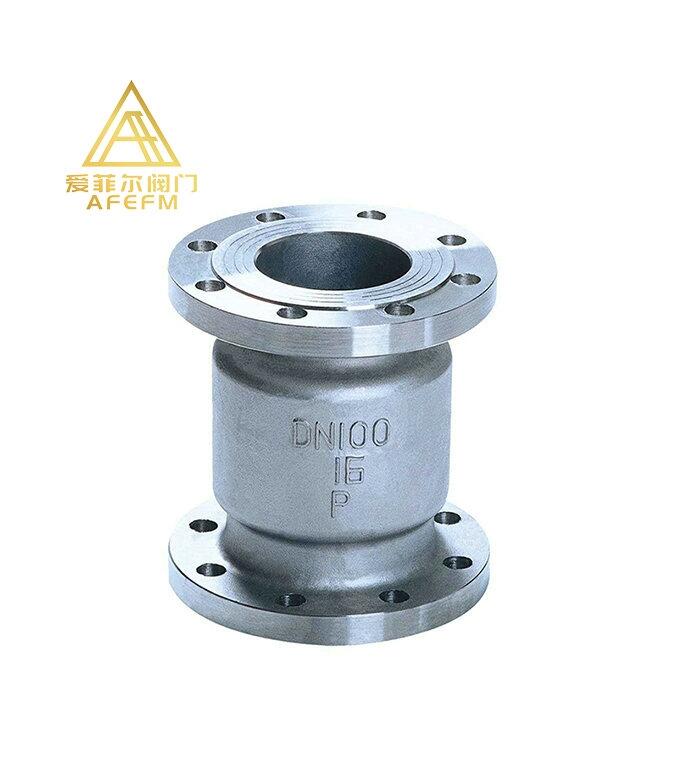

H42W不銹鋼立式止回閥概述:
本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
一、立式法蘭止回閥H42W-16P用途及特點
本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可；立式法蘭止回閥H42W-16P嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。立式止回閥產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
二、立式法蘭止回閥H42W-16P主要性能規范
|
試驗壓力 |
公稱壓力（ MPa ） |
|||||
|
1.6 |
2.5 |
4.0 |
||||
|
殼體試驗 |
2.4 |
3.8 |
6.0 |
|||
|
密封試驗 |
1.8 |
2.8 |
4.4 |
|||
|
閥體材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
|
|
工作溫度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
|
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
水、蒸汽 |
水、蒸汽 |
|
三、立式法蘭止回閥H42W-16P執行標準
設計制造： GB12235
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
四、立式法蘭止回閥H42W-16P主要連接尺寸
|
公稱通徑 |
PN1.6/2.5/4.0MPa |
|
|
H |
||
|
系列 1 |
系列 2 |
|
|
DN32 |
145 |
110 |
|
DN40 |
155 |
120 |
|
DN50 |
170 |
140 |
|
DN65 |
180 |
160 |
|
DN80 |
200 |
185 |
|
DN100 |
220 |
210 |
|
DN125 |
250 |
275 |
|
DN150 |
280 |
300 |
|
DN200 |
380 |
380 |
