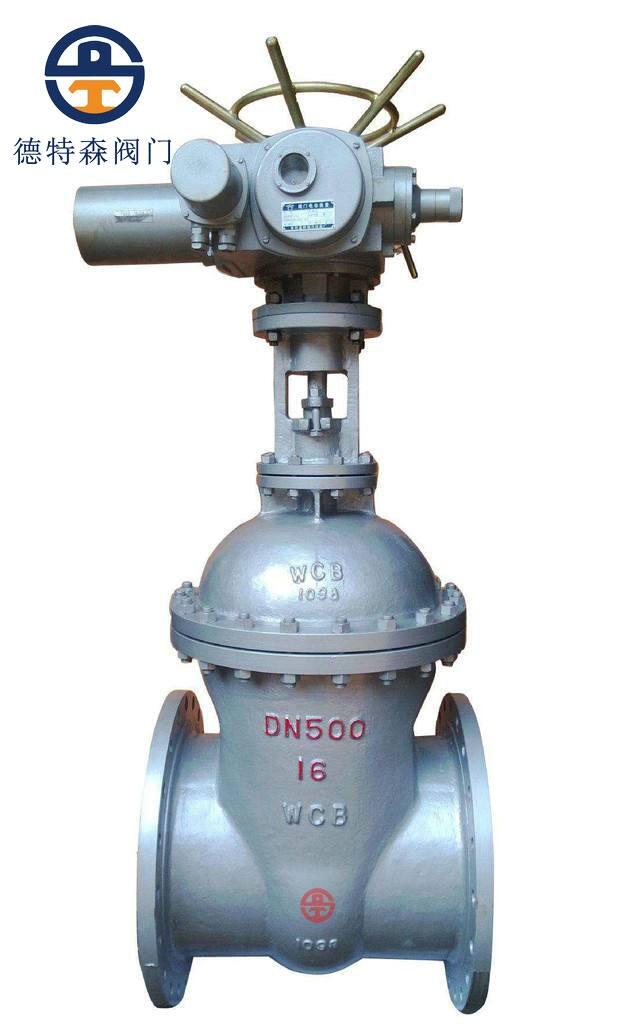

Z945國標電動法蘭閘閥是一種最常見的啟閉閥，利用閘板的上下工作來接通(全開)和截斷(全關)管道中的流體介質。此類閘閥廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。
1、流體阻力小，密封面受介質的沖刷和侵蝕小(閘板開啟高度高)。
2、開啟較有力，密封性能好，介質流向不受限制，不擾流，不降壓力。
3、形體簡單，制造工藝性好，適用范圍廣。
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB12234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
|
氣密封試驗 |
0.4-0.7 |
|||||
|
體蓋板 |
閥 桿 |
密封面 |
墊 片 |
填 料 |
工作溫度℃ |
適用介質 |
|
WCB |
2Cr13 |
13Cr |
增強柔性石墨 |
柔性石墨 |
≤425 |
水、蒸汽、油品 |
|
WC1 |
38CrMoA1 |
≤450 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
ZGCr5Mo |
≤540 |
|||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
銷酸類 |
|||
|
ZG1Cr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
醋酸類 |
|
|
||||||||
|
公稱壓力PN16(1.6MPa） |
||||||||
|
DN（mm） |
L |
H |
D |
D1 |
D2 |
b |
n-Φd |
電裝型號 |
|
DN40 |
200 |
595 |
145 |
110 |
85 |
16 |
4-Φ18 |
DZW10 |
|
DN50 |
250 |
653 |
160 |
125 |
100 |
16 |
4-Φ18 |
DZW10 |
|
DN65 |
265 |
665 |
180 |
145 |
120 |
18 |
4-Φ18 |
DZW10 |
|
DN80 |
280 |
725 |
195 |
160 |
135 |
20 |
8-Φ18 |
DZW15 |
|
DN100 |
300 |
787 |
215 |
180 |
155 |
20 |
8-Φ18 |
DZW20 |
|
DN125 |
325 |
934 |
245 |
210 |
185 |
22 |
8-Φ18 |
DZW20 |
|
DN150 |
350 |
955 |
280 |
240 |
210 |
24 |
8-Φ23 |
DZW20 |
|
DN200 |
400 |
1105 |
335 |
295 |
265 |
26 |
12-Φ23 |
DZW30 |
|
DN250 |
450 |
1343 |
405 |
335 |
320 |
30 |
12-Φ25 |
DZW30 |
|
DN300 |
500 |
1516 |
460 |
410 |
375 |
30 |
12-Φ25 |
DZW45 |
|
DN350 |
550 |
1678 |
520 |
470 |
435 |
34 |
16-Φ25 |
DZW90 |
|
DN400 |
600 |
1849 |
580 |
525 |
485 |
36 |
16-Φ30 |
DZW120 |
|
DN450 |
650 |
1937 |
640 |
585 |
545 |
40 |
20-Φ30 |
DZW120 |
|
DN500 |
700 |
2234 |
705 |
650 |
608 |
44 |
20-Φ34 |
DZW180 |
|
DN600 |
800 |
2432 |
840 |
770 |
718 |
48 |
20-Φ41 |
DZW250 |
|
DN700 |
900 |
2489 |
910 |
840 |
788 |
50 |
24-Φ41 |
DZW250 |
|
DN800 |
1000 |
2643 |
1020 |
950 |
898 |
52 |
24-Φ41 |
DZW350 |
|
DN900 |
1100 |
2935 |
1120 |
1050 |
998 |
54 |
28-Φ41 |
DZW500 |
|
DN1000 |
1200 |
3410 |
1255 |
1170 |
1100 |
56 |
28-Φ48 |
DZW500 |
