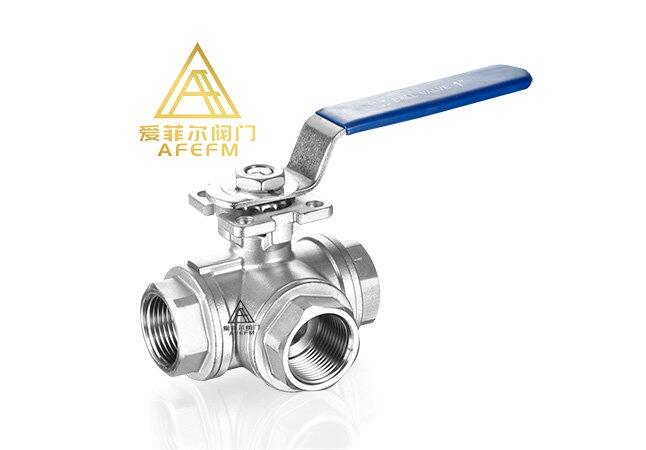

Q14F/Q15F螺紋三通球閥

產品價格：￥600（人民幣）

規格：DN15、DN25、DN32、DN40、DN50

發貨地：福建愛菲爾閥門廠

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

福建愛菲爾閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：福建愛菲爾閥門有限公司

商鋪名稱：福建愛菲爾閥門有限公司

聯系人：洪小杰（先生）

聯系手機：

固定電話：

企業郵箱：561455993@qq.com

聯系地址：福建省南安市侖蒼鎮寶成工業區寶成路152號愛菲爾閥門廠

郵編：362304

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

型號	Q14F/Q15F螺紋三通球閥	品牌	森品
材質	不銹鋼	連接形式	法蘭
結構形式	浮動球球閥	公稱通徑	DN15-DN50（mm）
適用介質	水、油、氣及某些腐蝕性液體（W。O。G）	壓力環境	常壓
工作溫度	：-20～232℃～350℃	標準	國標
流動方向	雙向	驅動方式	手動
類型(通道位置)	三通式	作用對象	泵

Q14F/Q15F螺紋三通球閥概述：?

公稱壓力：2.5MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型:G.NPT.BSPT.BSP.DIN259/2999

?

Q14F/Q15F螺紋三通球閥性能參數與主要尺寸:

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	球	不銹鋼CF8M/CF8
4	球墊	聚四氟乙烯PTFE
5	閥桿	不銹鋼CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	壓蓋螺母	不銹鋼CF8M/CF8
10	手柄	不銹鋼CF8M/CF8
11	流向指示牌	ALUMINUM
12	華司	不銹鋼CF8
13	螺帽	不銹鋼CF8
14	鎖定裝置	不銹鋼CF8
15	皮套	塑料
16	盲蓋	不銹鋼CF8M/CF8

?

Q14F/Q15F螺紋三通球閥主要技術參數:

L型主要尺寸

單位：mm

SIZEd?L?H?D1?B?W1?W2?h?重量WT(g)?
1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
1 1 / 4 "	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
1 1 / 2 "	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2"38.1?142 96 204 71.0 25.4 38.1 1/4-20UNC 4450	?	?	?	?	?	?	?	?	?

?

Q14F/Q15F螺紋三通球閥T型主要尺寸單位：mm

?

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT(g)
1/2"	12.7	75	59	126	71.0	235	37.5	22.4	35.0	10-24UNC	530
3/4"	16	85	64	126	81.5	390	42.5	22.4	35.0	10-24UNC	725
1"	20	100	80	145	102.0	505	51.5	22.4	35.0	10-24UNC	1000
1 1 / 4 "	25	115	90	145	108.5	510	57.5	25.4	38.0	10-24UNC	2000
1 1 / 2 "	32	125	96	204	121.0	580	63.0	25.4	38.1	1/4-20UNC	3000
2"	38.1	148	106	204	138.5	655	73.0	25.4	38.1	1/4-20UNC	4650

?
