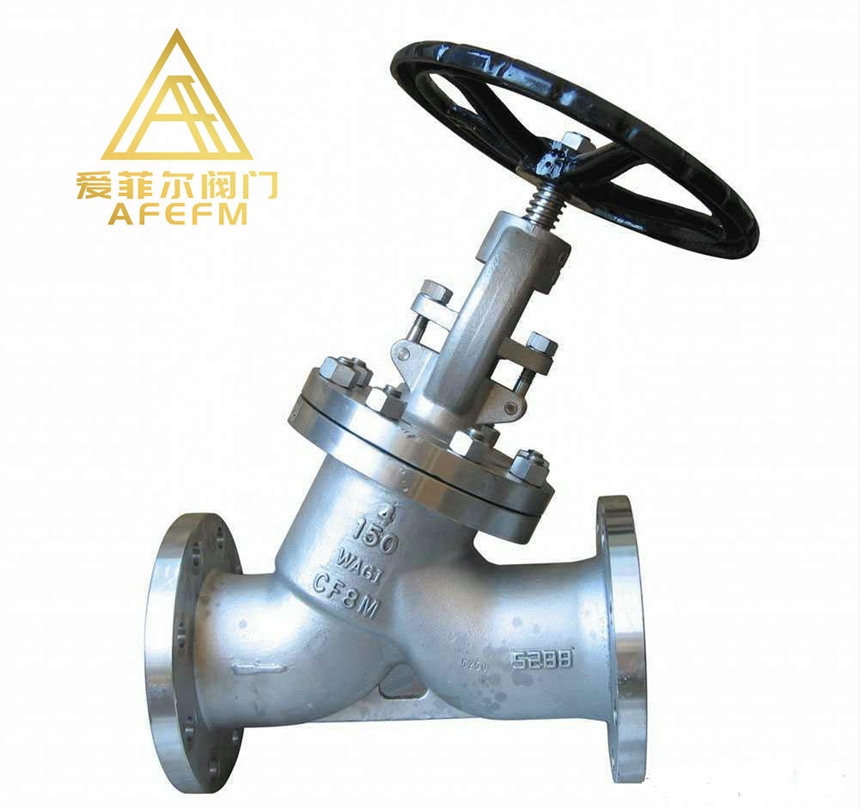

J45W-16P斜式截止閥

J45W-16P斜式截止閥

產品價格：￥600（人民幣）

規格：DN100、DN150、DN200、DN300、DN400

發貨地：福建愛菲爾閥門廠

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

福建愛菲爾閥門有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：福建愛菲爾閥門有限公司

商鋪名稱：福建愛菲爾閥門有限公司

聯系人：洪小杰（先生）

聯系手機：

固定電話：

企業郵箱：561455993@qq.com

聯系地址：福建省南安市侖蒼鎮寶成工業區寶成路152號愛菲爾閥門廠

郵編：362304

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、J44F-16C角式襯氟截止閥概述：

本閥指關閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。

1、J44F襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用。

2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，使用安全。

二、J44F角式襯氟截止閥設計規范及驅動方式：

襯氟角式截止閥設計規范

驅動方式

遵循GB/T 12233，GB/T12235，

ANSIB16.34標準

手動襯氟角式截止閥、蝸輪轉動襯氟角式截止閥、氣動(常開或常閉)襯氟角式截止閥、電動襯氟角式截止閥

三、J44F角式襯氟截止閥零件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

四、J44F角式襯氟截止閥連接尺寸（單位：mm）:

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	90	95	65	45	2	14	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
65	21/2	145	180	145	120	3	20	4-φ18
80	3	155	195	160	135	3	22	4-φ18
100	4	175	215	180	155	3	22	8-φ18
125	5	200	245	210	185	3	24	8-φ18
150	6	225	280	240	210	3	24	8-φ23
200	8	275	335	295	265	3	26	8-φ23
250	10	325	390	350	320	3	28	12-φ23
300	12	375	440	400	368	4	28	12-φ23
PN1.6MPa
15	1/2	90	95	65	45	2	14	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
65	21/2	145	180	145	120	3	20	4-φ18
80	3	155	195	160	135	3	22	8-φ18
100	4	175	215	180	155	3	24	8-φ18
125	5	200	245	210	185	3	26	8-φ18
150	6	225	280	240	210	3	28	8-φ23
200	8	275	335	295	265	3	30	8-φ23
PN2.5MPa
15	1/2	90	95	65	45	2	16	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18

J44F46 襯氟直角截止閥

產品簡介

襯氟直角截止閥是指啟閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。

結構特點

1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。

2、密封面不易磨損、擦傷，密封性較好、壽命長。

3、啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。

4、閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。

5、截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。

6、可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。

7、更換零件襯里材料可適用各種介質。

技術參數及執行標準

	直通式	直流式	角式
公稱通徑(mm)	DN15~250
公稱壓力(Mpa)	PN1.0、PN1.6、PN2.5
閥門材料	灰鑄鐵、碳鋼、不銹鋼
襯里材料	PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
適用介質	詳見防腐襯里材料
工作溫度(℃)
設計制造	GB/T12233-1989、GB/T12235-1989、Q/ZXD 01-1999、ANSI 16.34
結構長度	GB/T 12221-1989
連接法蘭	JB/T 82.1-94、GB/T9113.1-2000
壓力試驗	GB/T 13927-1992
傳動方式	手動、齒輪傳動、氣動、電動

還可根據用戶要求的標準制作。
