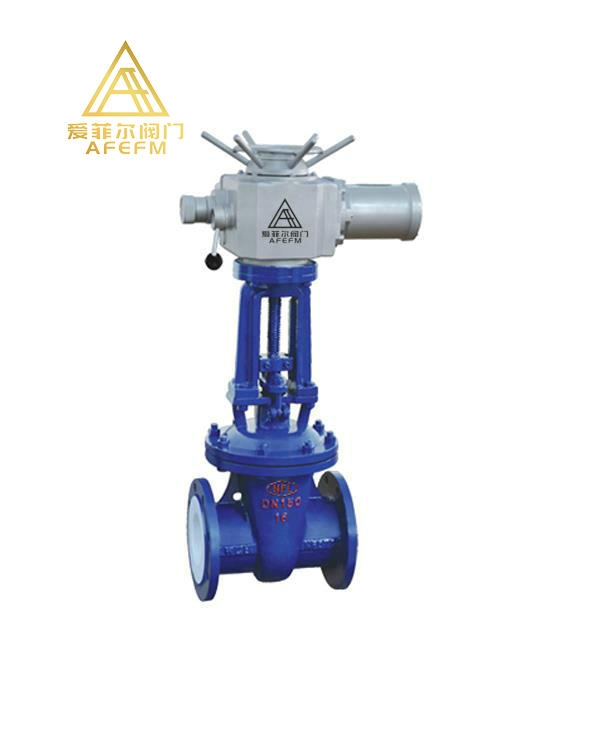

襯氟電動閘閥Z941F46-16CDN150

襯氟電動閘閥Z941F46-16CDN150

產品價格：￥600（人民幣）

規格：DN100、DN150、DN200、DN300、DN400

發貨地：福建愛菲爾閥門廠

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

福建愛菲爾閥門有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：福建愛菲爾閥門有限公司

商鋪名稱：福建愛菲爾閥門有限公司

聯系人：洪小杰（先生）

聯系手機：

固定電話：

企業郵箱：561455993@qq.com

聯系地址：福建省南安市侖蒼鎮寶成工業區寶成路152號愛菲爾閥門廠

郵編：362304

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

【產品名稱：襯氟閘閥】
【產品型號：Z41F46-16C】Z41F46襯氟閘閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。
【產品介紹】：
Z41F46襯氟閘閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、各種有機酸，強氧化劑，FEP 還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。廣泛應用于水廠、電廠、化工、食品、造紙、醫藥等行業。
【工作原理】：
Z41F46襯氟閘閥是一種最帶見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。
【產品特點】：
1、整體包膠：閘板采用高品質的氟橡膠進行整體內、外包膠，不易脫落及彈性記憶佳。
2、平底式閘座：底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。
3、重量輕：本體采用球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
4、精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。
【主要零部件材料表】：

零件名稱 Part name	材料Material
閥體Body、閥蓋cover	鑄鋼cast steel、不銹鋼 stainless steel、內襯liningF4、F46
閥瓣Disc	優碳鋼 Excellent carbon steel、不銹鋼 stainless steel、襯liningF4、F46
閥桿 Stem	2Cr13、不銹鋼 Stainless steel
填料Packing	PTFE(F4)聚四氯乙烯
閥桿螺母 Stem nut	2HMN58-2-2
手輪 Handwheel	HT200

【技術規范】：

設計標準 Design criteria	GB12233
結構長度structure length	GB12221
法蘭標準 flange standard	JB/T79-94
法蘭標準 flange standard	GB9113.1-26
檢驗試驗Inspection test	GB/T9092-99
驅動方式 Drive mode	手動Manual、電動Electric、氣動Pneumatic

【主要連接尺寸】：

公稱通徑 Nominal diameter	PN1.6(MPa）主要外形尺寸和連接尺寸main form and connection size										重量Weight
DN	L	D	D1	D2	f	b	Z-φd	D0	H1	H2	Kg
25	160	115	85	60	3	16	4-φ14	120	135	160	9
32	180	135	100	70	3	18	4-φ18	140	160	190	13
40	240	145	110	80	3	18	4-φ18	160	170	210	25
50	250	160	125	100	3	20	4-φ18	180	360	410	32
65	265	180	145	115	3.5	20	4-φ18	200	380	445	38
80	280	195	160	130	3.5	22	8-φ18	240	440	520	50
100	300	215	180	150	4	24	8-φ18	280	500	600	68
125	325	245	210	180	4	26	8-φ18	320	615	740	125
150	350	280	240	210	4	28	8-φ23	360	680	830	170
200	400	335	295	260	5	32	12-φ23	280	820	1020	210
250	450	405	355	318	5	34	12-φ26	400	980	1230	280
300	500	460	410	375	5	36	12-φ26	420	1150	1450	480
350	550	520	470	435	5	38	16-φ26	450	1285	1635	620
