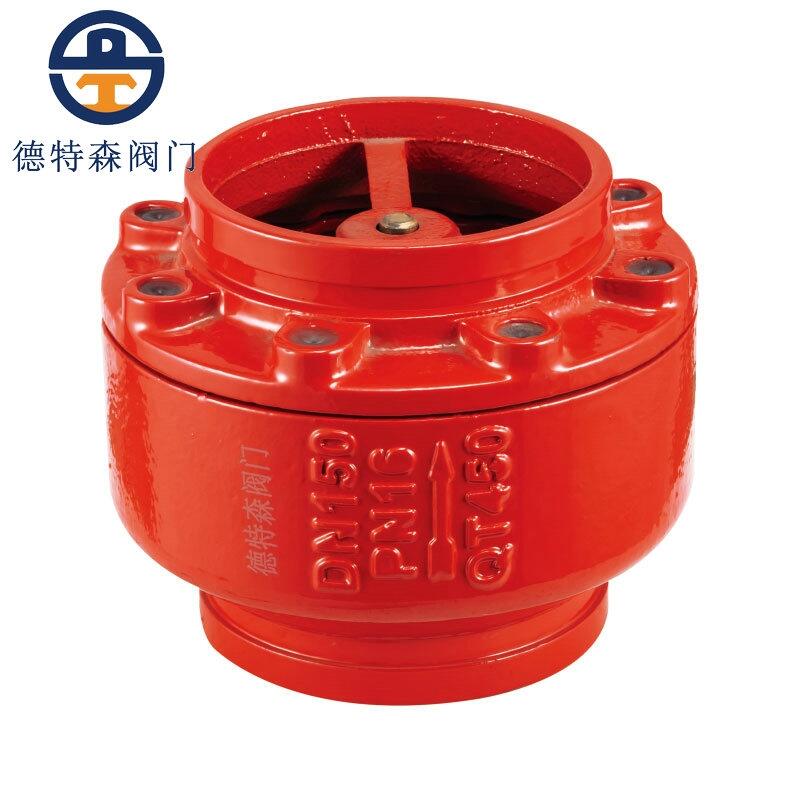

德特森止回閥HC81X-16Q結構特點用途：
溝槽式（卡箍）連接閥門是一款森科設計制造的一系列新型連接閥門。它具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。
廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。
德特森止回閥HC81X-16Q主要技術參數
|
公稱壓力 |
1.OMPa |
1.6MPa |
2.5MPa |
|
|
試驗壓力 |
殼體強度 |
1.5MPa |
2.4MPa |
3.75MPa |
|
密封性能 |
1.1MPa |
1.76MPa |
2.75MPa |
|
|
閥體材質 |
鑄鐵HT200、球墨鑄鐵QT450 |
|||
|
密封面材質 |
乙腈橡膠 |
|||
|
工作溫度 |
≤80℃ |
|||
德特森止回閥HC81X-16Q主要零件材料
|
產品類型 |
材質 |
||||
|
閥體 |
閥板 |
閥軸 |
彈簧 |
密封面 |
|
|
鑄鐵 |
HT200 |
球墨鑄鐵、不銹鋼304（316） |
鉻不銹鋼 |
不銹鋼 |
橡膠NBR、丁晴橡膠NBR、 |
|
球墨鑄鐵 |
QT450 |
球墨鑄鐵、不銹鋼304（316） |
鉻不銹鋼 |
不銹鋼 |
|
德特森止回閥HC81X-16Q主要外形及連接尺寸
|
公稱通徑 DN（mm） |
結構長度 L（mm） |
外徑 D（mm） |
A1 |
B1 |
C |
|
|
DN50 |
140 |
57/60 |
14.5 |
9.5 |
2.2 |
|
|
DN65 |
140 |
76 |
14.5 |
9.5 |
2.2 |
|
|
DN80 |
150 |
89 |
14.5 |
9.5 |
2.2 |
|
|
DN100 |
180 |
108/114 |
16 |
9.5 |
2.2 |
|
|
DN125 |
220 |
133/140 |
16 |
9.5 |
2.2 |
|
|
DN150 |
220 |
159/165/168 |
16 |
9.5 |
2.2 |
|
|
DN200 |
258 |
219 |
19 |
13 |
2.5 |
|
|
DN250 |
332 |
273 |
19 |
13 |
2.5 |
|
|
DN300 |
370 |
325 |
19 |
13 |
3.3 |
|
|
DN350 |
/ |
377 |
25 |
13 |
3.3 |
|
|
DN400 |
/ |
426 |
25 |
13 |
5.5 |
|
|
DN450 |
/ |
480 |
25 |
13 |
5.5 |
|
|
DN500 |
/ |
530 |
25 |
13 |
5.5 |
|
|
DN600 |
/ |
630 |
25 |
13 |
5.5 |
|
