一、GJ41X管夾閥結構和工作原理：

(1)結構：本閥門由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。
(2)工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。

二、GJ41X管夾閥安裝及維修：

(1)本廠生產管夾閥尺寸符合機械工業部標準，出廠前經過試驗， 按規定10Kg/cm2持續5分鐘無泄漏，安裝時不必拆洗調整更動。
(2)本閥在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄漏只需將閥體拆下，調換新管套，其閥體可長期使用，經濟的確實惠。

來源網址:http://www.runlian365.com/chanpin/did-17699-pid-2470.html

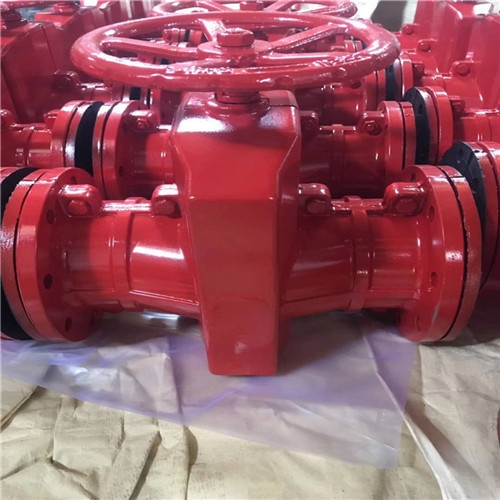

管夾閥(簡易閥)GJ41X-10 DN100

產品簡介：
本閥門有由上下鋁合金他、閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承受力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵觸，均達到開閉極點。切勿盡力多人輔助，禁用其他工具開閉。
安裝及維修
（1）本廠生產管夾閥門尺寸符合機械工業部標準，出廠前經過試壓GJ41X-6L按規定10Kg/cm2，GJ41X-10L按16Kg/cm2試壓
持續5分鐘無泄露，安裝時不必拆洗調整更動。
（2）本閥門在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄漏只需將閥體拆下調換新管套，其閥體可長期使用經濟的確實惠。

主要性能規范

主要零件材料

主要外形連接尺寸（mm)
