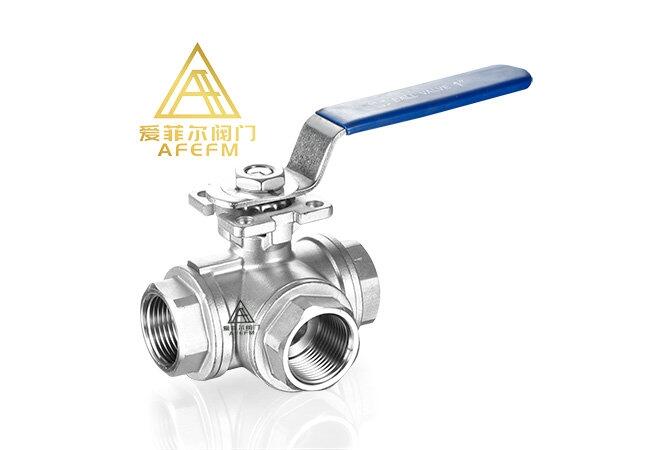

螺紋三通球閥概述
公稱壓力：2.5MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型:G.NPT.BSPT.BSP.DIN259/2999
螺紋三通球閥性能參數與主要尺寸
|
序號NO |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
|
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
3 |
球 |
不銹鋼CF8M/CF8 |
|
4 |
球墊 |
聚四氟乙烯PTFE |
|
5 |
閥桿 |
不銹鋼CF8M/CF8 |
|
6 |
填料 |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
|
9 |
壓蓋螺母 |
不銹鋼CF8M/CF8 |
|
10 |
手柄 |
不銹鋼CF8M/CF8 |
|
11 |
流向指示牌 |
ALUMINUM |
|
12 |
華司 |
不銹鋼CF8 |
|
13 |
螺帽 |
不銹鋼CF8 |
|
14 |
鎖定裝置 |
不銹鋼CF8 |
|
15 |
皮套 |
塑料 |
|
16 |
盲蓋 |
不銹鋼CF8M/CF8 |
螺紋三通球閥L型主要尺寸 單位：mm
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT(g) |
|
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
|
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
|
1 1 / 4 " |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
|
1 1 / 2 " |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
螺紋三通球閥T型主要尺寸 單位：mm
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
重量WT(g) |
||||||||
|
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
530 |
||||||||
|
3/4" |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
725 |
||||||||
|
1" |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
1000 |
||||||||
|
1 1 / 4 " |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
2000 |
||||||||
|
1 1 / 2 " |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
||||||||
|
2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
