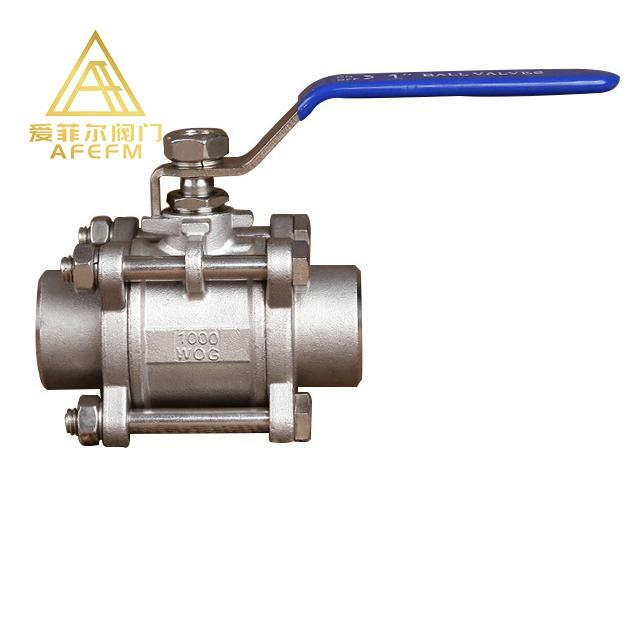

SPQ61F-16 25 40 64(C,P,R)三片式對焊球閥（3PC?BW）SPQ61F-16/64(C,P,R)
三片式對焊球閥,是內螺紋球閥及對焊連接球閥分為整體式。三片式對焊球閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。 三片式對焊球閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。 三片式球閥設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
應用規范
公稱壓力：1.6-6.4MPa
主要用途
三片式對焊球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
主要零件材料
序號NO.
零件名稱Part name
材質material
不銹鋼Stainless stee
碳鋼Carbon steel
1
閥體Body
不銹鋼CF8M
碳鋼WCB
2
密封圈Joint ring
聚四氟乙稀PTFE
聚四氟乙稀PTFE
3
閥蓋Cap
不銹鋼CF8M
碳鋼WCB
4
球體Ball
不銹鋼SS316
不銹鋼SS304
5
閥桿Stem
不銹鋼SS316
不銹鋼316
6
螺母Nut
不銹鋼SS304
不銹鋼304
7
墊圈Washer
不銹鋼SS304
不銹鋼304
8
手柄套Handle cover
塑料Plastic
塑料Plastic
9
手柄Handle
不銹鋼SS304
不銹鋼304
10
閥桿螺母Stem nut
不銹鋼SS304
不銹鋼304
11
墊圈Stem washer
不銹鋼SS304
不銹鋼304
12
填料壓蓋螺母Gland nut
不銹鋼SS304
不銹鋼304
13
填料Stem packing
聚四氟乙稀PTFE
聚四氟乙稀PTFE
14
止推墊圈Thrusy washer
聚四氟乙稀PTFE
聚四氟乙稀PTFE
15
填料Joint gasket
聚四氟乙稀PTFE
聚四氟乙稀PTFE
16
螺栓Bolt
不銹鋼SS304
不銹鋼SS304
主要尺寸 單位：mm
SIZE
1/4″
3/8″
1/2″
3/4″
1″
11/4″
11/2″
2″
21/2
3″
4″
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
85
900
112
120
145
185
215
270
H
50
50
60
64
71
78
86
95
130
148
173
E
100
100
130
130
165
165
190
190
250
250
280
C
14
17.5
22.7
27.5
33.5
42
48.6
60.5
76.3
90
106.5
重量WT（g）
400
405
640
890
1160
2195
2940
4865
7000
10700
19350
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
對焊標準（BW）：GB12224·ANSIB16·25
