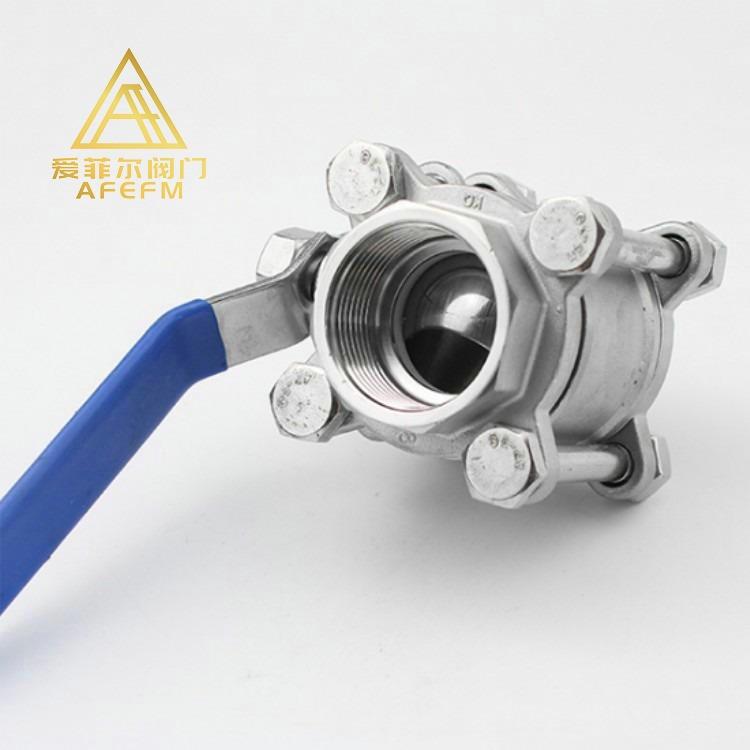

產品名稱： 三片式球閥/內螺紋球閥/絲口3P球閥
·
·
產品型號：Q11F-1000WOG
·
·
產品規格：DN6-DN100mm
·
·
試驗標準：JB/T9092-1999
·
·
產品材質：鑄鋼WCB、304、316L、316、2205雙相鋼鉻等。
·
絲扣螺紋球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥，三片式球閥,是近年來被廣泛采用的一種新型閥門，球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
|
序號No. |
名稱/Parts name |
材質/Material |
|||
|
ANSI/JIS/DIN |
ANSI/JIS/DIN |
ANSI/JIS/DIN |
|||
|
1 |
六角頭螺栓/Hexagon head bolts |
A193-B8 |
|||
|
2 |
六角螺母/ Hexagon nut |
A194-8 |
|||
|
3 |
彈性墊片/Elastic gasket |
SUS304 |
|||
|
4 |
閥蓋/Cap |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
A216-WCB/SCPH2/1.0619 |
|
|
5 |
閥座/Ball seat |
PTFE/RPTFE/PPL |
|||
|
6 |
球體/Ball |
SUS316 |
SUS304 |
||
|
7 |
密封圈/Cap gasket |
PTFE/RPTFE/PPL |
|||
|
8 |
閥體/Body |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
A216-WCB/SCPH2/1.0619 |
|
|
9 |
止推墊/Thrust washer |
PTFE/RPTFE |
|||
|
10 |
填料/Stem packing |
PTFE/RPTFE/PPL |
|||
|
11 |
閥桿/Stem |
SUS316 |
SUS304 |
||
|
12 |
填料壓蓋/Washer |
SUS304 |
|||
|
13 |
手柄/Postion Handle |
SUS304 |
|||
|
14 |
六角螺母/ Hexagon nut |
A194-8 |
|||
|
15 |
彈性墊片/Elastic gasket |
SUS304 |
|||
|
16 |
鎖片/Locking Device |
SUS201 |
|||
|
17 |
手柄插銷/Plastic Pin |
PVC |
|||
|
序號/Size |
d |
L |
L1 |
H |
H1 |
B1 |
B2 |
S1 |
W |
螺紋端/End Thread |
|
1/4" |
10 |
50 |
10 |
51.5 |
20.5 |
12.5 |
18 |
14.1 |
96 |
NPT、MPT、BSPT、BSP、DIN、PT、etc... |
|
3/8" |
10 |
60 |
10 |
51.5 |
20.5 |
12.8 |
18 |
17.55 |
96 |
|
|
1/2" |
15 |
75 |
10 |
60 |
26 |
16 |
22 |
21.7 |
98 |
|
|
3/4" |
20 |
80 |
13 |
67 |
30.5 |
21 |
27 |
27.05 |
120 |
|
|
1" |
25 |
90 |
13 |
70 |
33.5 |
26 |
32 |
33.8 |
120 |
|
|
1-1/4" |
32 |
110 |
13 |
81 |
41.5 |
32 |
39 |
42.55 |
150 |
|
|
1-1/2" |
38 |
120 |
13 |
95 |
51 |
40 |
48 |
48.65 |
170 |
|
|
2" |
47 |
140 |
16 |
102 |
58 |
51 |
60 |
61.1 |
170 |
|
|
2-1/2" |
64 |
185 |
16 |
125 |
72.5 |
65 |
75 |
73.8 |
250 |
|
|
3" |
76 |
205 |
16 |
135.5 |
83 |
80 |
90 |
89.3 |
250 |
|
|
4" |
98 |
240 |
19 |
165.5 |
105 |
100 |
112 |
115.45 |
300 |
