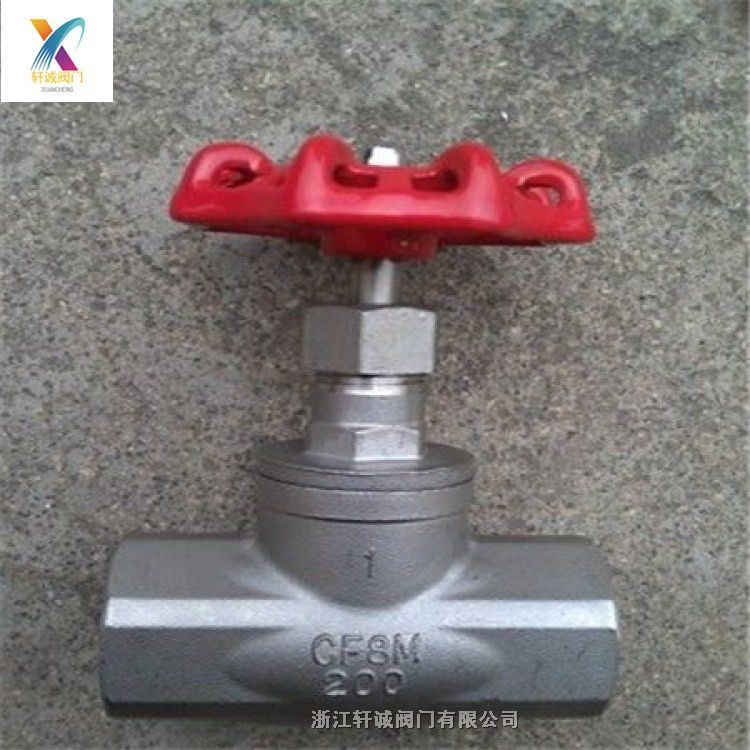

J11W不銹鋼內螺紋截止閥產品概述:
J11W 不銹鋼內螺紋截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
J11W不銹鋼內螺紋截止閥--特點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
J11W不銹鋼內螺紋截止閥--結構形式
J11W 不銹鋼內螺紋截止閥的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆�；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
J11W不銹鋼內螺紋截止閥--主要性能規范
|
型號 |
公稱壓力 |
試驗壓力PS（Mpa） |
工作壓力PN(Mpa) |
工作溫度 |
適用介質 |
|
|
殼體 |
密封 |
|||||
|
J11W-16 |
1.6 |
2.5 |
1.76 |
1.6 |
≤100 |
油類 |
|
J11W-16P |
硝酸類腐蝕性介質 |
|||||
|
J11W-16R |
≤350 |
醋酸類腐蝕性介質 |
||||
|
J11W-16Ni |
堿液、鹽水、海水等 |
|||||
主要外形尺寸和連接尺寸（mm）
|
公稱通徑 |
管螺紋 |
尺 寸 (mm) |
|||||
|
L |
D1 |
S |
H |
H1 |
D0 |
||
|
15 |
1/2 |
90 |
14 |
32 |
109 |
117 |
65 |
|
20 |
3/4 |
100 |
16 |
36 |
109 |
117 |
65 |
|
25 |
1 |
120 |
18 |
46 |
132 |
142 |
80 |
|
32 |
1/4 |
140 |
20 |
55 |
156 |
168 |
100 |
|
40 |
1/2 |
170 |
22 |
65 |
167 |
168 |
100 |
|
50 |
2 |
200 |
24 |
80 |
182 |
200 |
120 |
|
65 |
2/2 |
260 |
26 |
95 |
200 |
223 |
120 |
