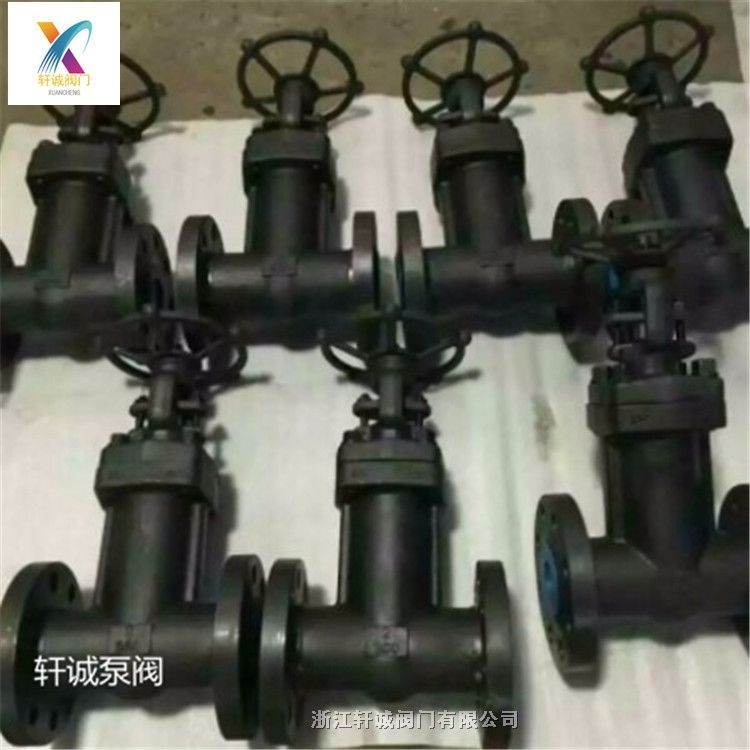

鍛鋼自密封截止閥產品概述：
法蘭端閥門設計結構和特征
法蘭閥門符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。
法蘭自密封截止閥采用以下結構
全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋
法蘭自密封截止閥900Lb-2500Lb
鍛鋼自密封截止閥結構圖:
法蘭自密封截止閥標準材質明細表
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105N |
Type A182 F22 |
Type A182 F304(L) |
Type A182 F316(L) |
||
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閥桿 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
密封座 |
A105N |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封環 |
A182 F304 |
A182 F304(L) |
F316(L) |
|
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
圓柱銷 |
A276 420 |
A182 F304 |
||
|
8 |
墊圈 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
9 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A193 B8M |
|
10 |
填料 |
不銹鋼+柔性石墨 |
|||
|
11 |
填料壓套 |
A276 410 |
A182 F304 |
||
|
12 |
填料壓板 |
A105 |
A182 F304 |
||
|
13 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
閥桿螺母 |
A273 420 |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
銘牌 |
SS |
|||
|
18 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
||
※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼
法蘭自密封截止閥尺寸（mm)和重量（Kg）021-51697495
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
|
L(RTJ) |
900～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
|
|
H（開） |
900～1500Lb |
318 |
318 |
318 |
398 |
408 |
524 |
|
2500Lb |
333 |
333 |
333 |
410 |
420 |
524 |
|
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
|
重量 |
900～1500Lb |
15.5 |
16.9 |
18.9 |
28.9 |
32.3 |
52.8 |
|
2500Lb |
18.0 |
20.5 |
23.0 |
36.1 |
45.0 |
81.5 |
|
