一、產品概述

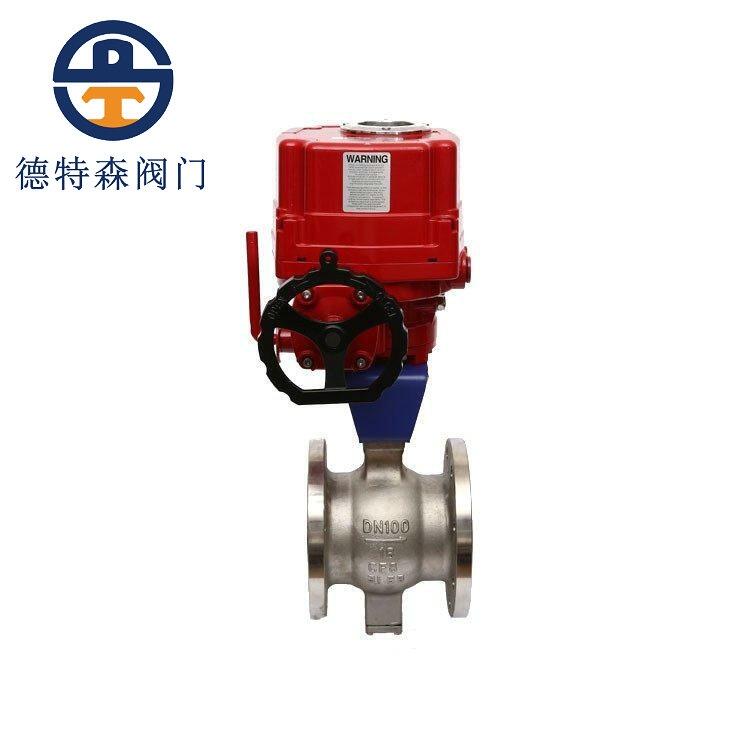

電動偏心半球閥是一種在偏心半球閥執行機構上配上90°回轉電動執行器的實用操作型產品，該產品方便用戶操作，使操作更輕便，實現了遠距離自動化操作，特別適合在惡劣的環境下不便于人工操作或常開動作時使用，若對電動執行裝置有防爆，防火要求，請提出防護等級，并在詢價時詳細說明。
電動偏心半球閥具有開啟力小，關閉能破除結垢障礙，實現密封性能好等優點，本產品耐磨，不銹鋼電動偏心半球閥還可以耐腐蝕，因而廣泛應用于水、蒸汽、污水、造紙、石油化工、天然氣、溶液及礦漿兩相混流介質以及含塵氣體、含顆粒流體、粉末固體等的介質輸送，配備電動執行器，更方便的適用于管理自動化，遠距離操縱，配置電動訊號裝置，可用于自動化操作。
二、主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||
|
1 |
閥體/閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
2 |
球體 |
WCB+硬鉻 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
3 |
閥桿 |
20Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
4 |
閥座 |
Q235A+PTFE/堆焊 |
1Cr18Ni9Ti/PTFE |
0Cr18Ni12Mo2Ti/PTFE |
25Cr2Mo1V/PTFE |
|
5 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
6 |
螺栓 |
35CrmoA |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
|
7 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
三、主要執行器參數
|
執行器類別 |
CH系列執行器參數 |
HQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90°、0～360° |
0～90°、0°～270° |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～+60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4，ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
