一、電動V型球閥VQ977W-16P產品概述

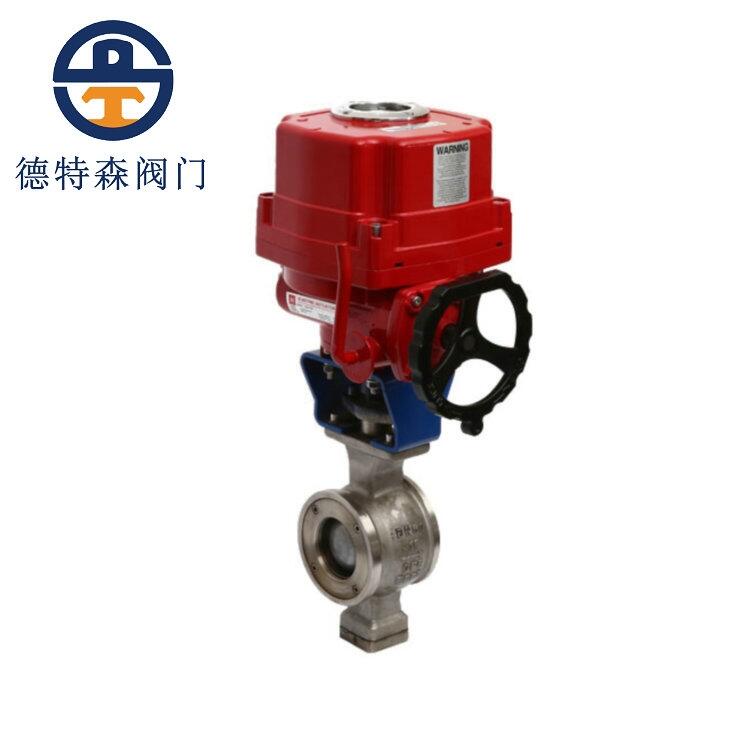

VQ977F/PPL電動V型球閥是由對夾式V型球閥與電動執行機構配套使用，無需另配伺服放大器，有輸入控制信號(4-20mADC或1-5ADC)及單相電源即可控制運轉，新然閥門廠生產的電動V型球閥實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型 切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、 三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石 油、化工、冶金等行業的工業過程自動控制系統中。
二、電動V型球閥VQ977W-16P主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||
|
VQ977F/PPL-C |
VQ977F/PPL-P |
VQ977F/PPL-R |
VQ977F/PPL-RL |
||
|
1 |
底座 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
3 |
下閥軸 |
2Cr13 |
304 |
316 |
316L |
|
4 |
密封圈 |
聚四氟乙烯(PTFE)/對位聚苯(PPL) |
|||
|
5 |
球體 |
2Cr13 |
CF8 |
CF8M |
CF3M |
|
6 |
上閥軸 |
2Cr13 |
304 |
316 |
316L |
|
7 |
填料 |
柔性石墨+不銹鋼/聚四氟乙烯(PTFE) |
|||
|
8 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3M |
|
9 |
壓板 |
WCB |
CF8 |
CF8M |
CF3M |
三、電動V型球閥VQ977W-16P主要性能參數表
|
公稱壓力 |
試驗壓力 |
適用介質 |
適用溫度 |
|
|
殼體試驗 |
密封試驗 |
|||
|
1.6 |
2.4MPa |
1.76MPa |
水、油、氣及 |
-28℃～300℃ |
|
2.4 |
3.75MPa |
2.75MPa |
||
|
4.0 |
6.0MPa |
4.4MPa |
||
|
檢驗和試驗標準 |
JB/T 9092-99 、API 598 |
|||
四、電動V型球閥VQ977W-16P主要技術參數表
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
|
額定流量系數Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|||
|
公稱壓力PN(MPa) |
1.6-6.4 |
||||||||||||||||
|
流量特性 |
近似等百分比、直線特性 |
||||||||||||||||
|
閥板轉角(度) |
0°～至90°(可調) |
||||||||||||||||
|
允許泄漏量等級 |
軟密封：零泄露 |
軟密封：VI微氣泡級；金屬密封：≤額定CV×0.065% |
|||||||||||||||
|
動作時間(S/90度) |
8.5～30 |
36～60 |
|||||||||||||||
|
可調節比 |
250:1 |
300:1 |
|||||||||||||||
|
|
|||||||||||||||||
|
基本誤差 |
回差 |
死區 |
輸入信號 |
輸出信號 |
|||||||||||||
|
全行程的≤±2% |
全行程的≤±2% |
全行程的≤0.8% |
4～20mADC |
4～20mADC |
|||||||||||||
