一、產品概述

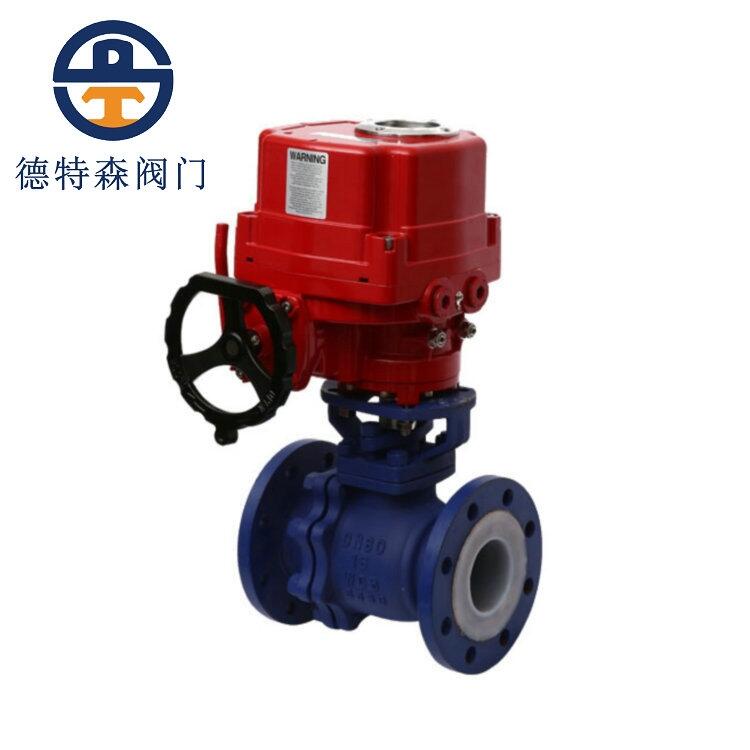

電動襯氟球閥是由電動執行機構和直通兩分式鑄造襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯(簡稱F46)，故具有可靠的耐腐蝕性和密封性，執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。
二、主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||||
|
Q941F46-16Z |
Q941F46-16C |
Q941F46-16P |
Q941F46-16R |
Q941F46-16PL |
Q941F46-16RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體/閥桿 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
內襯材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴) |
|||||
|
4 |
填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
|
7 |
緊固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
三、主要技術參數表
|
電動執行器型號 |
DSR-05 |
DSR-10 |
DSR-20 |
DSR-40 |
DSR-60 |
DSR-100 |
DSR-200 |
|
輸出力矩 |
50N.M |
100 N.M |
200 N.M |
400 N.M |
600 N.M |
1000 N.M |
2000 N.M |
|
動作范圍 |
0～90° |
||||||
|
額定電流 |
0.15A |
0.3A |
0.45A |
0.7A |
0.7A |
0.85A |
0.85A |
|
絕緣電阻 |
100M/DC500V |
||||||
|
電源 |
AC110/220/380V DC24V |
||||||
|
電機功率 |
8W/E |
23 W/E |
45 W/E |
90 W/E |
90 W/E |
120 W/E |
120 W/E |
|
選配閥門 |
15-25 |
15-65 |
80-100 |
100-125 |
125-150 |
150-200 |
200-250 |
|
執行器重量 |
2.6Kg |
4.2 Kg |
7.9 Kg |
8.7 Kg |
9 Kg |
14.7 Kg |
15 Kg |
|
所配閥門壓力為1.6MPa |
|||||||
四、主要外形尺寸表
|
公稱通徑 (mm) |
PN16(1.6MPa)主要尺寸(mm) |
||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
DN15 |
140 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
DN20 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
DN25 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
DN32 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
DN40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
DN50 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
DN65 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
DN80 |
250 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
DN100 |
280 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
DN125 |
320 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
DN150 |
360 |
280 |
240 |
21O |
3 |
28 |
8-φ23 |
|
DN200 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
|
DN250 |
533 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
|
DN300 |
610 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
|
DN350 |
686 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
|
DN400 |
762 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
