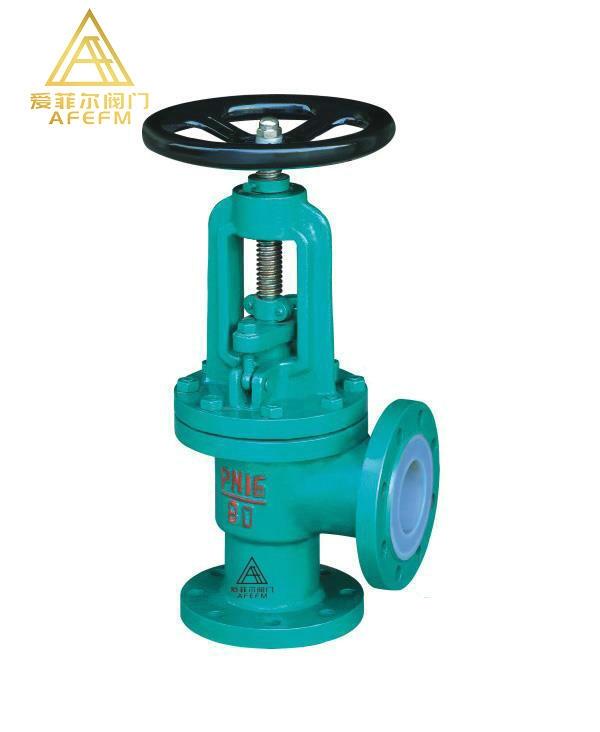

一、J44F-16C角式襯氟截止閥概述：
本閥指關閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
1、J44F襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，使用安全。
二、J44F角式襯氟截止閥設計規范及驅動方式：
|
襯氟角式截止閥設計規范 |
驅動方式 |
|
遵循GB/T 12233，GB/T12235， ANSIB16.34標準 |
手動襯氟角式截止閥、蝸輪轉動襯氟角式截止閥、氣動(常開或常閉)襯氟角式截止閥、電動襯氟角式截止閥 |
三、J44F角式襯氟截止閥零件材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體/閥桿 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
|
4 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|||
|
6 |
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
|
7 |
閥桿螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|||
|
8 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
10 |
手柄 |
WCB |
WCB |
WCB |
|||
四、J44F角式襯氟截止閥連接尺寸（單位：mm）:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
J44F46 襯氟直角截止閥
產品簡介
襯氟直角截止閥是指啟閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。
結構特點
1、 與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2、 密封面不易磨損、擦傷，密封性較好、壽命長。
3、 啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。
4、 閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。
5、 截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。
6、 可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。
7、 更換零件襯里材料可適用各種介質。
技術參數及執行標準
|
|
直通式 |
直流式 |
角式 |
|
公稱通徑(mm) |
DN15~250 |
||
|
公稱壓力(Mpa) |
PN1.0、PN1.6、PN2.5 |
||
|
閥門材料 |
灰鑄鐵、碳鋼、不銹鋼 |
||
|
襯里材料 |
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE |
||
|
適用介質 |
詳見防腐襯里材料 |
||
|
工作溫度(℃) |
|||
|
設計制造 |
GB/T12233-1989、GB/T12235-1989、Q/ZXD 01-1999、ANSI 16.34 |
||
|
結構長度 |
GB/T 12221-1989 |
||
|
連接法蘭 |
JB/T 82.1-94、GB/T9113.1-2000 |
||
|
壓力試驗 |
GB/T 13927-1992 |
||
|
傳動方式 |
手動、齒輪傳動、氣動、電動 |
||
還可根據用戶要求的標準制作。
