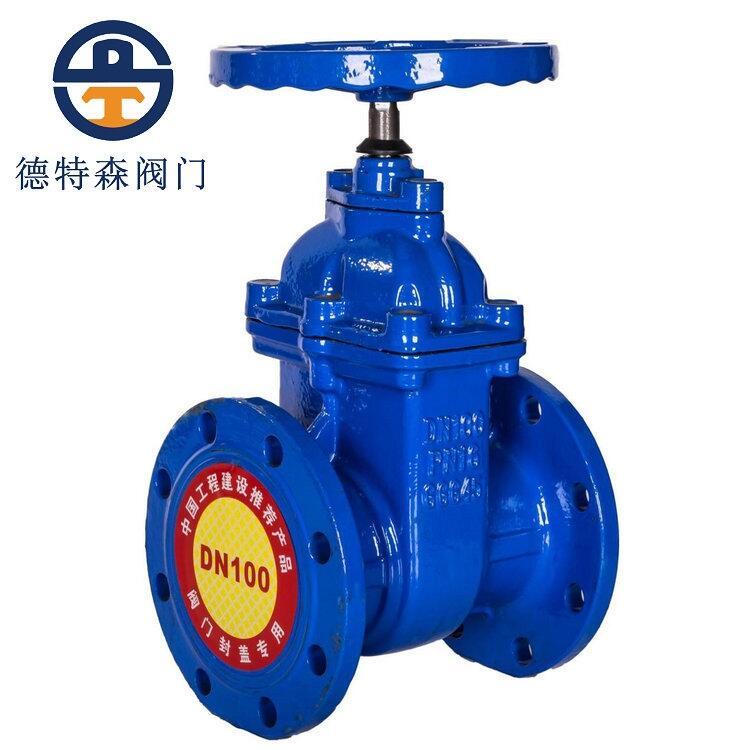

銅芯閘閥Z45T-16Q為暗桿楔式閘閥，有普通閘閥及信號閘閥兩種，特別適用于自動噴水滅火系統及消防栓給水系統管路上，也可在其它各種給排水、石油、化工等管道上用以截斷管路水流。廣泛適用于給排水、煤氣、冶金、石油、化工、制藥、電力、輕紡以及城建等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。

銅芯閘閥Z45T-16Q特點
1、暗桿閘閥是最常用的截斷閥之一，主要用來接通或截斷管路中的介質;閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。

 2、暗桿閘閥楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。

 3、暗桿閘閥流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。

 4、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。

 5、暗桿閘閥介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。

銅芯閘閥Z45T-16Q優點

1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。

2.密封面采用不銹鋼和硬質合金，使用壽命長。

3.采用柔性石墨填料、密封可靠，操作輕便靈活。

4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。

5.廣泛適用于給排水、煤氣、冶金、石油、化工、制藥、電力、輕紡以及城建等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
銅芯閘閥Z45T-16Q設計標準

設計制造：按GB/T12234-89的規定

結構長度：按GB/T12221-89的規定

法蘭面尺寸：按JB79 GB/T9112-9131的規定

檢查與試驗：按JB/T9092-99 GB/T13927-92的規定

傳動方式：手動、電動、齒輪傳動

銅芯閘閥Z45T-16Q技術參數

公稱通徑	DN（mm）		DN40～DN2000
公稱壓力	PN（MPa）		0.6	1.0	1.6
試驗壓力	強度試驗		0.9	1.5	2.4
	密封試驗		0.66	1.1	1.76
	氣密封試驗		0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、電傳動、齒輪傳動。
零件名稱		材料
閥體、閥蓋		球墨鑄鐵QT450
閘板		球墨鑄鐵QT450+銅合金
密封圈		黃銅
閥桿螺母		青銅
閥 桿		碳鋼
填 料		浸油石棉盤根
手輪		球墨鑄鐵QT450

銅芯閘閥Z45T-16Q主要技術參數

型號	公稱壓力(MPa)	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z45H-10	1.0	1.1	1.5	≤200℃	水、蒸汽、油
Z45T-10
Z45W-10				≤100℃	油品、煤氣

銅芯閘閥Z45T-16Q主要零件材料

型號	閥體、閥蓋、閘板	閘板	密封圈	閥桿螺母	閥 桿	填 料
Z45H-25Q	球墨鑄鐵QT450	碳鋼+合金鋼	不銹鋼、合金鋼	青銅	碳鋼、不銹鋼	浸油石棉盤根
Z45W-16Q	球墨鑄鐵QT450	球墨鑄鐵QT450	黃銅		碳鋼
Z45T-16Q	球墨鑄鐵QT450	球墨鑄鐵QT450+黃銅	黃銅		碳鋼、黃銅
