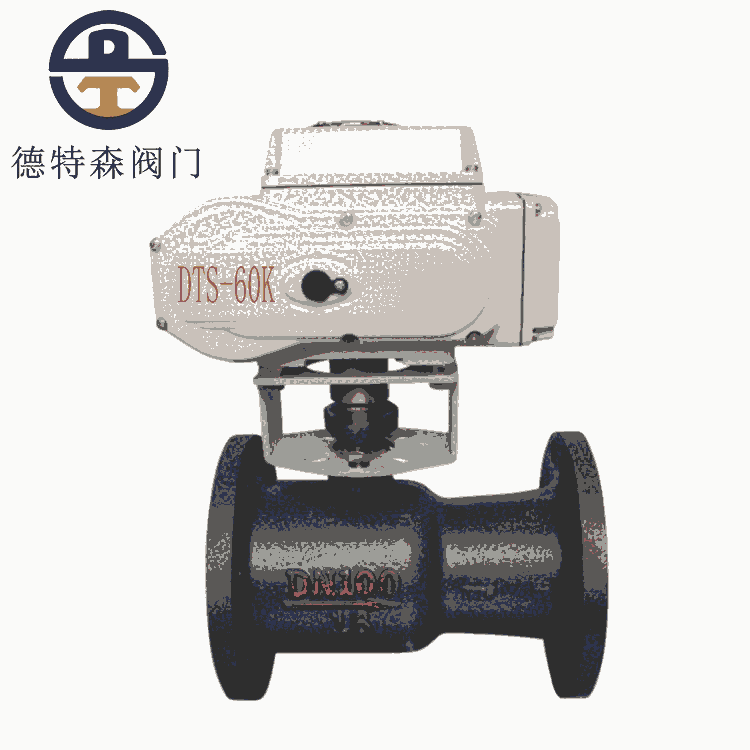

一體式電動球閥QJ941M-16（QJ941M-25）概述

德特森閥門生產銷售的一體式法蘭高溫球閥(替球閥)，金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。 一體式高溫球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。 一體式高溫球閥新型高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題，目前 ,耐腐蝕球閥,硬密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于球閥結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。

一體式電動球閥QJ941M-16（QJ941M-25）結構特點及作用原理

一體式法蘭高溫球閥型氣動閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。
順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

一體式電動球閥QJ941M-16（QJ941M-25）結構示意圖

一體式電動球閥QJ941M-16（QJ941M-25）主要性能規范

型號 Type	公稱壓力(MPa) NominalPressure	試驗壓力Ps（MPa） Test pressure			工作溫度（℃） workingtemperature	適用介質 Suitable aedium
		強度水（MPa）	密封水（MPa）	氣密封（MPa）
PF·QQ41M-16	1.6	2.4	1.8	0.6	≤300	氣動、水、油等 Steam,Water,Oiletc
PF·QQ41M-25Q	2.5	4.0	2.8		≤350

一體式電動球閥QJ941M-16（QJ941M-25）主要零件材料

零件名稱Parts name	材料 Material
	PF·QQ41M-10 16	PF·QQ41M-25Q
閥體Body	HT200	QT450-10
球體 Ball	不銹鋼 Stainless steel
閥桿 Stem	45#
手柄 Handle wheel	Q235
密封圈Seal ring	復合石墨Lompouned graphite

主要外形尺寸和連接尺寸

公稱壓力PN16（1.6MPa）
公稱通徑DN(mm) Nominal dameter	尺寸（mm） Dimensions
	L	D	D1	D2	b-f	Z-Φd	H	Do
DN15	115	95	65	45	14-2	4-14	105	150
DN20	130	105	75	55	16-2	4-14	110	150
DN25	140	115	85	65	16-2	4-14	120	160
DN32	165	135	100	78	16-2	4-18	145	160
DN40	180	145	110	85	16-2	4-18	155	250
DN50	200	160	125	100	18-3	4-18	175	300
DN65	220	180	145	120	18-3	4-18	195	300
DN80	250	195	160	135	20-3	8-18	225	320
DN100	280	215	180	155	20-3	8-18	255	320
DN125	320	245	210	185	22-3	8-18	285	400
DN150	360	280	240	210	24-3	8-23	295	400
DN200	400	335	295	265	30-3	12-23	330	450

 主要外形尺寸和連接尺寸

公稱壓力PN25（2.5MPa）
公稱通徑DN(mm) Nominal dameter	尺寸（mm） Dimensions
	L	D	D1	D2	b-f	Z-Φd	H	Do
DN40	180	145	110	85	18-3	4-18	155	250
DN50	200	160	125	100	20-3	4-18	175	300
DN65	220	180	145	120	22-3	8-18	195	300
DN80	250	195	160	135	22-3	8-18	225	320
DN100	280	230	190	160	24-3	8-23	255	320
DN125	320	270	220	188	28-3	8-25	285	400
DN150	360	300	250	218	30-3	8-25	295	400
DN200	400	360	310	278	34-3	12-25	330	450
